Связка для абразивного инструмента
Патент 288590
Классы МПК
Связка для абразивного инструмента
Иллюстрации
Реферат

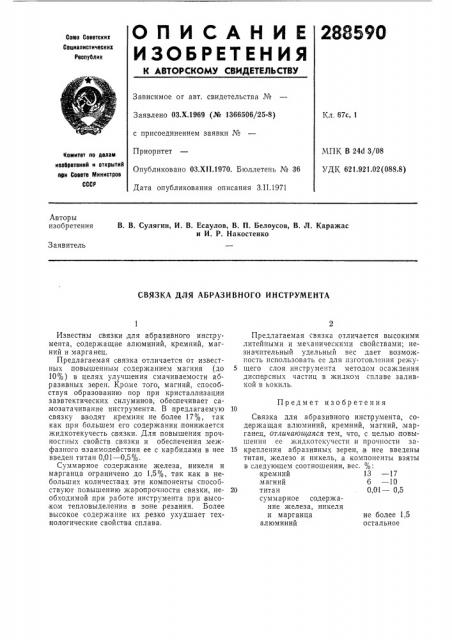

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
Зависимое or авт. свидетельства №
Заявлено ОЗ.Х.1969 (№ 1366506/25-8) Кл. 67с, 1 с присоединением заявки №
Приоритет
МПК В 240 3/08
УДК 621.921.02 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано ОЗ.XII.1970. Бюллетень № 36
Дата опубликования описания З.I I.1971
Авторы изобретения
В. В. Сулягин, И. В. Есаулов, В, П, Белоусов, В, Л. Каражас и И. P. Накостенко
Заявитель
СВЯЗКА ДЛЯ АБРАЗИВНОГО ИНСТРУМЕНТА
Предмет изобретения
Известны связки для абразивного инструмента, содержащие алюминий, кремний, магний и марганец.
Предлагаемая связка отличается от известных повышенным содержанием магния (до
10%) в целях улучшения смачиваемости абразивных зерен. Кроме того, магний, способствуя образованию пор при кристаллизации заэвтектических силуминов, обеспечивает самозатачивание инструмента. В предлагаемую связку вводят .кремния не более 17%, так как при большем его содержании .понижается жидкотекучесть связки. Для повышения прочностных свойств связки и обеспечения .межфазного взаимодействия ее с карбидами в нее введен титан 0,01 — 0,5%.
Суммарное содержание железа, никеля и марганца ограничено до 1,5%, так как в небольших количествах эти компоненты способствуют повышению жаропрочности связки, необходимой .при работе инструмента при,высоком тепловыделении в зоне, резания. Более высокое содержание их,резко ухудшает технологические свойства сплава.
Предлагаемая связка отличается высокими литейными и механическими свойствами; незначительный удельный вес дает возможность использовать ее для пзготовления режу5 щего слоя инструмента методом осаждения дисперсных частиц в жидком сплаве заливкой в кокиль.
Связка для абразивного инструмента, содержащая алюминий, кремний, магний, марганец, отличающаяся тем, что, с целью повышения ее жидкотекучести и прочности за15 крепления абразивных зерен, в нее введены титан, железо и никель, а компоненты взяты в следующем соотношении, вес. %: кремний 13 — 17 магний б — 10
20 титан 0,01 — 0,5 суммарное содержание железа, никеля и марганца не более 1,5 алюминий остальное
