Электродное стекло

Электродное стекло

Иллюстрации

Показать все

Реферат



бмо :„- -,,:

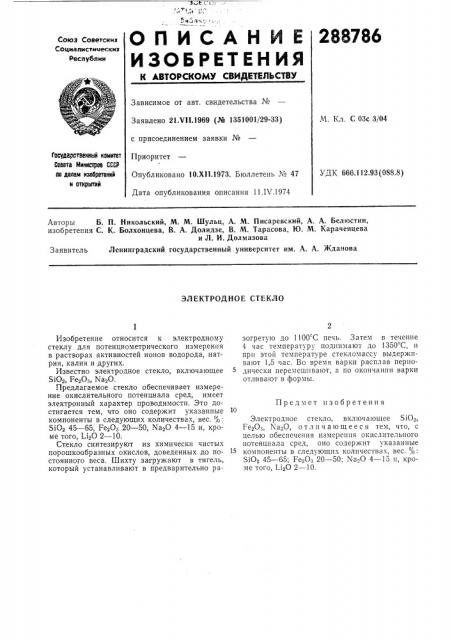

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистииеских

Респубпик

Зависимое от авт. свидетельства №

Заявлено 21 VII.1969 (М 1351001/29-33) с присоединением заявки №

Приоритет

Опубликовано 10.XI1.1973. Бюллетень ¹ 47

Дата опубликования описания 11.IV.1974

М. Кл. С 03с 3/04

Государствеииый комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 666.112.93 (088.8) Авторы Б. П. Никольский, М. М. Шульц, А. М. Писаревский, A. А. Белюстин, изобретения С. К. Болхонцева, В. А. Долидзе, В. М. Тарасова, 10. М. Караченцева и Л. И. Долмазова

Заявитель Ленинградский государственный университет им. А. А. Жданова

ЭЛЕКТРОДНОЕ СТЕКЛО

Предмет изобретения

Изобретение относится к электродному стеклу для потенциометрического измерения в растворах активностей ионов водорода, натрия, калия и других.

Известно электродное стекло, включающее

SiOq, Ре20з, Na20.

Предлагаемое стекло обеспечивает измерение окислительного потенциала сред, имеет электронный характер проводимости. Это достигается тем, что оно содержит указанные компоненты в следующих количествах, вес. %:

SiO 45 — 65, FeqO> 20 — 50, Na20 4 — 15 и, кроме того, 1.40 2 — 10.

Стекло синтезируют из химически чистых порошкообразных окислов, доведенных до постоянного веса. Шихту загружают в тигель, который устанавливают в предварительно разогретую до 1100 С печь. Затем в течение

4 час температуру поднимают до 1350 С, и при этой температуре стекломассу выдерживают 1,5 час. Во время варки расплав периодически перемешивают, а по окончании варки отливают в формы.

Электродное стекло, включающее ЯОг, FeqO, Ха О, отл п чающее с я тем, что, с целью обеспечения измерения окислительного потенциала сред, оно содержит указанные компоненты в следующих количествах, вес. %:

SiO> 45 — 65; Fe>O> 20 — 50; Na.O 4 — 15 и, кроме того, Li>O 2 — 10.
