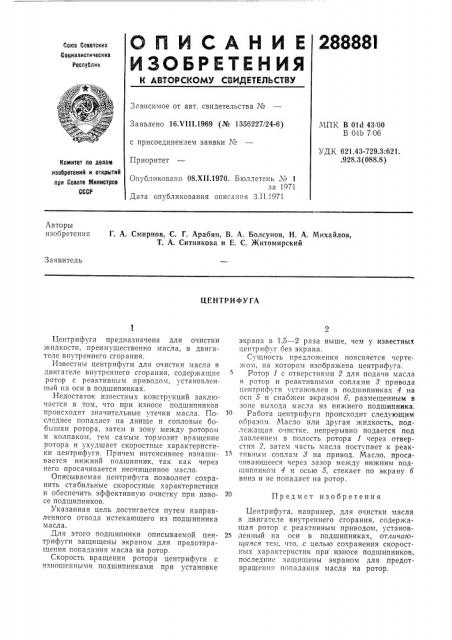

28888I

Сава Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16Х11I.1969 (№ 1356227/24-6) с присоединением заявки ¹

Приоритет

МПК В 01d 43/00

В 04Ь 7 06

УДК 621.43-729.3:621..928.3 (088.8) Комитет по делам

:изобретеиий и открытий при Совете Мииистрав

СССР

Опубликовано 08.XII.1970. Бюллетень ¹ 1 за 1971

Дата опубликования описания З.II.1971

Авторы изобретения Г. А. Смирнов, С. Г. Арабян, В. А. Болсунов, H. А. Михайлов, T. А. Ситникова и Е. С. Житомирский

Заявитель

ЦЕНТРИФУГА

Предмет изобретения

Центрифуга предназначена для очистки жидкости, преимущественно масла, в двигателе внутреннего сгорания.

Известны центрифуги для очистки масла в двигателе внутреннего сгорания, содержащие ротор с реактивным приводом, установленный на оси в подшипниках.

Недостаток известных конструкций заключается в том, что при износе подшипников происходят значительные утечки масла. Последнее попадает на днище и сопловые бобышки ротора, затем в зону между ротором и колпаком, тем самым тормозит вращение ротора и ухудшает скоростные характеристики центрифуги. Причем интенсивнее изначтивается нижний подшипник, так как через него просачивается неочищенное масло.

Описываемая центрифуга позволяет сохранить стабильные скоростные характеристики и обеспечить эффективную очистку при изно- 20 се подшипников.

Указанная цель достигается путем направленного отвода истекающего из подшипника масла.

Для этого подшипники описываемой цен- 25 трифуги защищены экраном для предотвращения попадания масла на ротор.

Скорость вращения ротора центрифуги с изношенными подшипниками при установке экрана в 1,5 — 2 раза выше, чем у известных цептрифуг без экрана.

Сущность предложения поясняется черте>ком, на котором изображена центрифуга.

Ротор 1 с отверстиями 2 для подачи масла в ротор и реактивными соплами 8 привода центрифуги установлен в подшипниках 4 на оси 5 и снабжен экраном б, размещенным в зоне выхода масла из нижнего подшипника.

Работа центрифуги происходит следующим образом. Масло пли другая жидкость, подлежащая очистке, непрерывно подается под давлением в полость ротора 1 через отверстия 2, затем часть масла поступает к реактивным соплам 8 на привод. Масло, просачивающееся через зазор между нижним подшипником 4 и осью 5, стекает по экрану б вниз и не попадает на ротор.

Центрифуга, например, для очистки масла в двигателе внутреннего сгорания, содержащая ротор с реактивным приводом, установленный на оси в подшипниках, отличающаяся тем, что, с целью сохранения скоростных характеристик при износе подшипников, последние защищены экраном для предотвращения попадания масла на ротор, Составитель О. Г. Тугарева
