Подъемник установки непрерывной разливкиметаллов
Иллюстрации
Показать всеРеферат

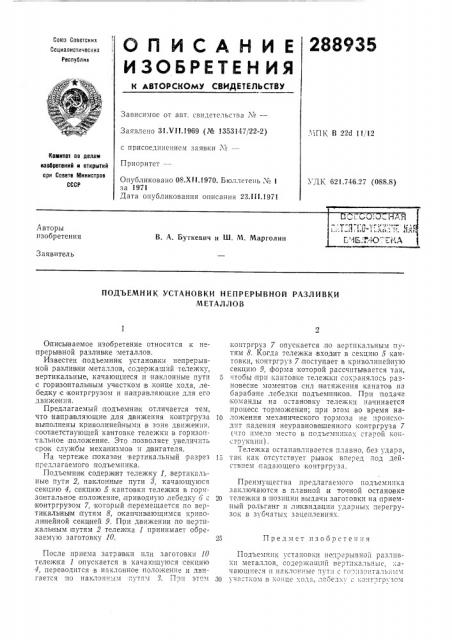

Союз Советских
Социалистических
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 31 Vl1.1969 (№ 1353147/22-2) с присоединением заявки М—
Приоритет—.х1ПК В 22d 11/12
Квинтет ао делам изобретений и открытий ори Совете Министров
СССР
Опубликовано 08.Х11.1970. Бюллетень № 1 за 1971
Дата опубликования описания 23.ill.1971
УДК 621.746.27 (088.8) Авторы изобретения
В. А. Буткевич и Ш. M. Марголин
Заявитель
ПОДЪЕМНИК УСТАНОВКИ НЕПРЕРЫВНОЙ РАЗЛИВКИ
МЕТАЛЛОВ
Предмет изобретения
Описываемое изобретение относится к непрерывной разливке металлов.
Известен подъеAIIHHK установки непрерывной разливки металлов, содержащий тележку, вертикальные, качающиеся и наклонные пути с горизонтальным участком в конце хода, лебедку с контргрузом и направляющие для его движения.
Предлагаемый подъемник отличается тем, что на1пра вляющие для движения контргрузя выполнены криволинейными в зоне движения, соответствующей кантовке тележки в горизонтальное положение. Это,позволяет увеличить срок службы механизмов и двигателя.
На чертеже 1показан вертикальный разрез предлагаемого подъемника.
Подъемник содерж ит теле3кку 1, вертикальные пути 2, наклонные пути 8, качающуюся секцию 4, секцию о кантовки тележки в горизонтальное положение, приводную лебедку О с контргрузом 7, который перемещается по вертикальным 1путям 8, оканчивающимся криволинейной секцией 9. П ри движении по IBQpTHхальным 1путям 2 теле>1ока 1 принимает обрезаемую заготовку 10.
После приема затравки или заготовки 10 тележка 1 опускается в качающуюся секцию
4, переводится в наклонное положение и двигается по наклонн =I.;ë п-утя.,I 3. П 311 этот: контргруз 7 опускается по вертикальным путям 8. Когда тележка входит в секцию 5 кантовки, контргруз 7,поступает в криволинейную секцию 9, форма которой рассчитывается так, 5:1тобы прп кантовке тележки сохранялось разновесие моментов сил натяжения канатов ня барабане лебедки подъемн1вков. При подаче команды на остановку тележки начинаетсч процесс торможения; при этом во время на10 ложенпя меха1нического тормоза не происходит падения неуравновешенного контргруза 7 (что имело место в подъемн i»Hx старой кон:С Т P 3 К Ij И П ) .
Тележка останавливается плавно, без ударя, 15 TBK ка :, ОТс v TcTB3"ет рывок ствием падающего кочтргруза.
Преимущества предлагаемого подъемника заключаются в плавной и точной остановке
20 тележки в позиции выдачи заготовки на приемный рольганг и ликвидации ударны; перегрузок в зубчатых зацеплениях.
Подъемн11к 3 станов1 .и неп 3Г,3ывной p23,1и!3ки металлов, содер>кащий верт гкальныс, хачающ|1еся H наклонные .I,.т;1 с Го 3:(зонтальны;I
30 i"Iß"-ткОм в конце хО.rè, ";"0ÎÐT!Ii с 1 oiiò 3, р3 ЗОм о8893д
Сосгавитель В. Люоешкин
Тскред Л, А. Камышникова Корректор Т. A. Китаева
Редактор Г. В. Поздняк
Изд М 27 Заказ 3249, 5 TI ра и 473 Подписное
Ц11И11П11 Комитета по делам изовретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская нао., д. 4,5
Центральная типография МО СССР к и напръвля10щие для двии<ения его, Отлйчйюи1ийся тем, что, с целью увеличения срока слуи<бы ме<анизмов и двигателя, направляющие для движения кснтргруза выполнены кр 1волиней ными в зоне, соответствующей канто!Вке тележ1<н е Г01эизонTaльное положение.
