Устройство для обработки отливок дробью

Устройство для обработки отливок дробью

Иллюстрации

Показать все

Реферат



288973

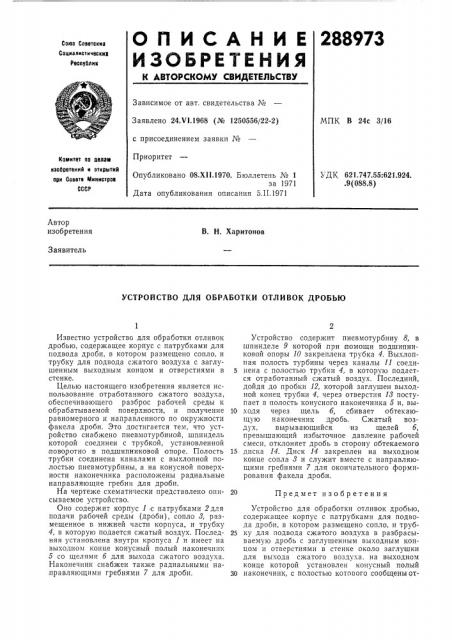

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнз

Социалистический

Республик

Зависимое от авт. свидетельства №

Заявлено 24.VI.1968 (№ 1250556/22-2) МПК В 24с 3/16 с присоединением заявки №

Приоритет

Комитет оо ослам изосретений и открытий ори Совете Министров

СССР

УДК 621.747.55:621.924. .9 (088.8) Опубликовано 08,Х11.1970. Бюллетень № 1 за 1971

Дата опубликования описания 5.II.1971

Автор изобретения

В. Н. Харитонов

Заявитель

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ОТЛИВОК ДРОБЬЮ

Известно устройство для обработки отливок дробью, содержащее корпус с патрубками для подвода дроби, в котором размещено сопла, и трубку для подвода сжатого воздуха с заглушенным выходным концом и отверстиями в стенке.

Целью настоящего изобретения является использование отработанного сжатого воздуха, обеспечивающего разброс рабочей среды к обрабатываемой поверхности, и получение равномерного и направленного по окружности факела дроби. Это достигается тем, что устройство снабжено пневмотурбиной, шпиндель которой соединен с трубкой, установленной поворотно в подшипниковой опоре. Полость трубки соединена каналами с выхлопной полостью пневмотурбины, а на конусной поверхности наконечника расположены радиальные направляющие гребни для дроби.

На чертеже схематически представлено описываемое устройство.

Оно содержит корпус 1 с патрубками 2для подачи рабочей среды (дроби), сопла 8, размещенное в нижней части корпуса, и трубку

4, в которую подается сжатый воздух. Последняя установлена внутри кропуса 1 и имеет на выходном конце конусный полый наконечник

5 со щелями 6 для выхода сжатого воздуха.

Наконечник снабжен также радиальными на.правляющими гребнями 7 для дроби.

Устройство содержит пневмотурбину 8, в шпинделе 9 которой,при аомощи подшипниковой опоры 10 закреплена трубка 4. Выхлопная полость турбины через каналы 11 соеди5 иена с полостью трубки 4, в которую подается отработанный сжатый воздух. Последний, дойдя до пробки 12, которой заглушен выходной конец трубки 4, через отверстия 18 поступает в полость конусного наконечника 5 и, вы10 ходя через щель 6, сбивает обтекающую наконечник;дробь. Сжатый воздух, .вырывающийся из щелей 6, превышающий избыточное давление рабочей смеси, отклоняет дробь в сторону обтекаемого

15 диска 14. Диск 14 закреплен на выходном конце сопла 3 и служит вместе с направляющими гребнями 7 для окончательного формирования факела дроби.

20 Предмет изобретения

Устройство для обработки отливок дробью, содержащее корпус с патрубками для подвода дроби, в котором размещено сопла, и труб25 ку для подвода сжатого воздуха в разбрасываемую дробь с заглушенным выходным концом и отверстиями в стенке около заглушки для выхода сжатого воздуха, на выходном конце которой установлен конусный полый

30 наконечник, с полостью котаоаго сообщеныот288973

Составитель И. Куницкая

Техред T. П, Курнлно Корректор Н. Л. Бронская

Редактор Е, Поздняк

Изд. № 34 Заказ 25, 5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж,-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 верстия трубки, а одна стенка наконечника снабжена щелями для выхода воздуха, отлича1ои ееся тем, что, с цель о использования отработанного сжатого воздуха и получения равномерного и направленного по окружности факела дроби, оно снабжено пневмотурбиной, шпиндель которой соединен с трубкой, установленной поворотно в подшипниковой1 опоре, причем полость трубки соединена каналами с выхлопной полостью пневмотурбины, а на ко5 нусной поверхности наконечника расположены радиальные направля1ощие гребни для дроби.
