Реферат

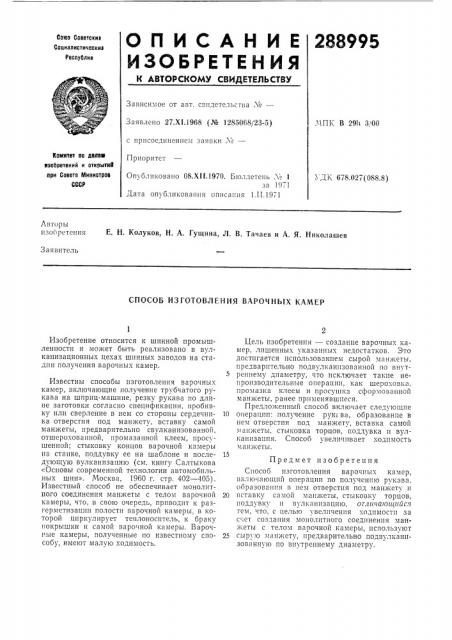

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 27.Х1.1968 (№ 1285068/23-5) МПК В 29h 3,100 с присоединением заявки ¹â€” коктитет оо делаю изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 08.Х11.1970. Бюллетень № 1 за 1971

Дата опубликования описания 1.11.1971 . ДК 678.027(088.8) Авторы изобретения Е. Н. Колуков, Н. А. Гущина, Л. В. Тачаев и А, Я. Николашев

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ВАРОЧНЫХ КАМЕР

Изобретение относится к шинной промышленности и может быть реализовано в вулканизационных цехах шинных заводов на стадии получения варочных камер.

Известны способы изготовления варочных камер, включающие получение трубчатого рукава на шприц-машине, резку рукава по длине заготовки согласно спецификации, пробивку или сверление в нем со стороны сердечника отверстия под манжету, вставку самой манжеты, предварительно свулканизованной, отшерохованной, промазанной клеем, просушенной; стыковку концов варочной камеры на станке, поддувку ее на шаблоне и последующую вулканизацию (см. книгу Салтыкова (.Основы современной технологии автомобильных шин». Москва, 1960 r. стр. 402 — 405) .

Известный способ не обеспечивает монолитного соединения манжеты с телом варочной камеры, что, в свою очередь, приводит к разгерметизации полости варочной камеры, в которой циркулирует теплоносптель, к браку покрышки и самой варочной камеры. Варочные камеры, полученные по известному способу, имеют малую ходимость.

Цель изобретения — создание варочных камер. лишенных указанных недостатков. Это достигается использованием сырой манжеты, предварительно подвулканпзованной по внут5 реннему диаметру, что исключает такие непроизводительные операции, как шероховка, промазка клеем и просушка сформованной манжеты, ранее применявшиеся.

Предлохкенный способ включает следующие

10 операции: получение рук; ва, образование в нем отверстия под манжету, вставка самой м анжеты, стыковка торцов, поддувка и вулканизацпя. Способ увеличивает ходпмость манжеты.

Предмет изобретения

Способ изготовления варочных камер, вклго гающпй операции по получению рукава, образования в нем отверстия под манжету и

20 вставку самой манжеты, стыковку торцов, поддувку н гулканизацпю, отлгг гагощггггся тем, что, с целью увеличения ходпмостп за с,ет создания монолитного соединения манжеты с телом варочной камеры, используют

25 сырую манжету, предварительно подвулканпзованнуго по внутреннему диаметру.
