Сырьевая смесь для получения цемента

Сырьевая смесь для получения цемента

Иллюстрации

Показать все

Реферат

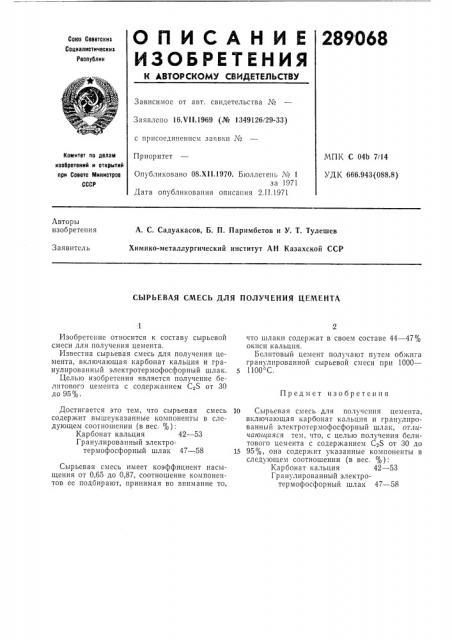

О П И С А Н И Е 289О68

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Сееетскит

Социалистическими

Республик

Зависимое от авт. свидетельства №

Заявлено 16 т/11.1969 (№ 1349126/29-33) с присоединением заявки №

Приоритет

Комитет по делам изобретеиий и открытий при Совете Мииистрое

СССР

Л!ПК С 04b 7/14

УДК 666.943(088.8) Опубликовано 08.Х11.1970. Бюллетень ¹ 1 за 1971

Дата опубликования описания 2.II.1971

Авторы изобретения

А. С. Садуакасов, Б. П. Паримбетов и У. T. Тулешев

Химико-металлургический институт АН Казахской ССР

Заявитель

СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ ЦЕМЕНТА

Предмет изобретения

Изобретение относится к составу сырьевой смеси для получения цемента.

Известна сырьевая смесь для получения цемента, включающая карбонат кальция и гранулированный электротермофосфорный шлак.

Целью изобретения является получение белитового цемента с содержанием C>S от 30 до 95%.

Достигается это тем, что сырьевая смесь содержит вышеуказанные компоненты в следующем соотношении (в вес. %):

Карбонат кальция 42 — 53

Гранулированный электротермофосфорный шлак 47 — 58

Сырьевая смесь имеет коэффициент насыщения от 0,65 до 0,87, соотношение компонентов ее подбирают, принимая во внимание то, что шлаки содержат в своем составе 44 — 47% окиси кальция.

Белитовый цемент получают путем обжига гранулированной сырьевой смеси при 1000—

5 1100 С.

10 Сырьевая смесь для получения цемента, включающая карбонат кальция и гранулированный электротермофосфорный шлак, отяича>о»>аяся тем, что, с целью получения белитового цемента с содержанием С $ от 30 до

15 95%, она содержит указанные компоненты в следующем соотношении (в вес. % ):

Карбонат кальция 42 — 53

Гранулированный электротермофосфорный шлак 47 — 58
