Способ определения структурированности сажи
Иллюстрации
Реферат

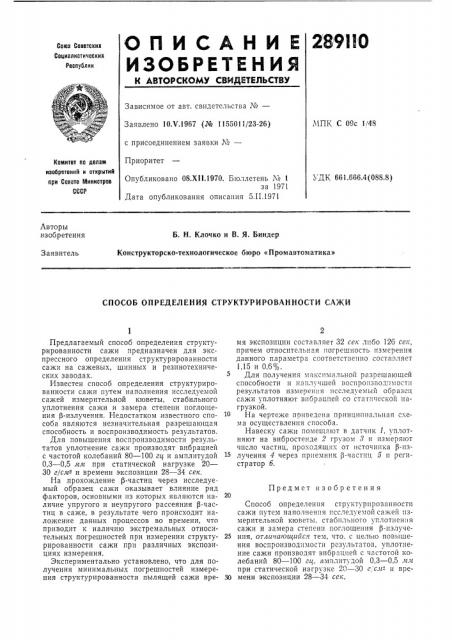

О П И С А Н И Е 2 89IIO
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
МПК С 09с 1/48
Заявлено 10Х.1967 (№ 1155011/23-26) с присоединением заявки №вЂ”
Приоритет
Комитет по делам изобретеиий и открытий при Соеате Министров
СССР ДК 661.666.4(088.8) Опубликовано 08.Х11.1970. Бюллетень ¹ 1 за 1971
Дата опубликования описания 5.II.1971
Авторы изобретения
Б. Н. Клочко и В. Я. Биндер
Конструкторско-технологическое бюро «Промавтоматика»
Заявитель
СПОСОБ ОПРЕДЕЛЕНИЯ СТРУКТУРИРОВАННОСТИ САЖИ
Предлагаемый способ определения структурированности сажи предназначен для экспрессного определения структурированности сажи на сажевых, шинных и резинотехнических заводах.
Известен способ определения структурированности сажи путем наполнения исследуемой сажей измерительной кюветы, стабильного уплотнения сажи и замера степени поглощения р-излучения. Недостатком, известного способа являются незначительная разрешающая способность и воспроизводимость результатов.
Для повышения воспроизводимости результатов уплотнение сажи производят вибрацией с частотой колебаний 80 †1 ги и амплитудой
0,3 — 0,5 млт при статической нагрузке 20—
30 г/слт2 и времени экспозиции 28 — 34 сек.
На .прохождение р-частиц через исследуемый образец сажи оказывает влияние ряд факторов, основными нз которых являются наличие упругого и неупругого рассеяния Р-частиц в саже, в результате чего происходит наложение данных процессов во времени, что приводит к наличию экстремальных относительных погрешностей при измерении структурированности сажи при различных экспозициях измерения.
Экспериментально установлено, что для получения минимальных погрешностей измерения структурированности пылящей сажи время экспозиции составляет 32 сек либо 126 сек, причем относительная погрешность измерения данного параметра соответственно cOcTBDëÿåò
1 15 и 06%.
Для получения максимальной разрешающей способности и наилучшей воспроизводимости результатов измерения нсследуемьш образец сажи уплотняют вибрацией со статической нагрузкой.
10 На чертеже попведена принципиальная схема осуществления способа.
Навеску сажи помещают в датчик 1, уплотняют на вибростенде 2 грузом 8 и измеряют число частиц, проходящих от источника р-излучения 4 через приемник р-частиц 5 н регистратор 6.
Предмет изобретения
Способ определения структурированности сажи путем наполнения исследуемой сажей измерительной кюветы, стабильного уплотнения сажи и замера степени поглощения р-нзлуче25 ния, отличающийся тем, что, с целью повышения воспроизводимости результатов, уплотнение сажи производят вибрацией с частотой колебаний 80 — 100 ги, амплитудой 0,3 — 0,5 л1лт при статической нагрузке 20 — 30 г, сл - и вре30 мени экспозиции 28 — 34 сек, 289110
