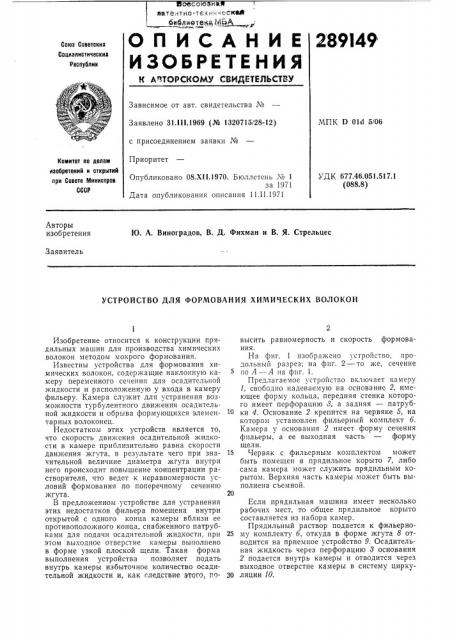

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

289I49

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК D Old 5/06

Заявлено 31Л I I.1969 (№ 1320715/28-12) с присоединением заявки №

Приоритет

Комитет по делом пзобретеиий и открытий при Совете Микистров

СССР

УДК 677.46.051.517.1 (088.8) Опубликовано 08.XI1.1970. Бюллетень № 1 за 1971

Дата опубликования описания 11.II.1971

Авторы изобретения

Ю. А. Виноградов, В. Д. Фихман и В. Я. Стрельцес

Заявитель

УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ХИМИЧЕСКИХ ВОЛОКОН

Изобретение относится к конструкции прядильных машин для производства химических волокон методом мокрого формования.

Известны устройства для формования химических волокон, содер>кащие наклонную камеру переменного сечения для осадительной жидкости и расположенную у входа в камеру фильеру. Камера служит для устранения возможности турбулентного движения осадительной жидкости и обрыва формующихся элементарных волоконец.

Недостатком этих устройств является то, что скорость движения осадительной жидкос1и в камере приблизительно равна скорости движения жгута, в результате чего при значительной величине диаметра жгута внутри него происходит повышение концентрации растворителя, что ведет к неравномерности условий формования по поперечному сечению жгута.

В предложенном устройстве для устранения этих недостатков фильера помещена внутри открытой с одного конца камеры вблизи ее противоположного конца, снабженного патрубками для подачи осадительной жидкости, при этом выходное отверстие камеры выполнено в форме узкой плоской щели. Такая форма выполнения устройства позволяет подать внутрь камеры избыточное количество осадительной жидкости и, как следствие этого, повысить равномерность и скорость формования.

На фиг. 1 изображено устройство, продольньш разрез; на фиг. 2 — то же, сечение по А — А на фиг. 1.

Предлагаемое устройство включает камеру

1, свободно надеваемую на основание 2, имеющее форму кольца, передняя стенка которого имеет перфорацию 8, а задняя — патрубки 4. Основание 2 крепится на червяке 5, на котором установлен фильерный комплект б.

Камера у основания 2 имеет форму сечения фнльеры, а ее выходная часть — форму щели.

15 Червяк с фильерным комплектом может быть помещен в прядильное корыто 7, либо сама камера может служить прядильным корытом. Верхняя часть камеры может быть выполнена съемной.

Если прядильная машина имеет несколько рабочих мест, то общее прядильное корыто составляется из набора камер.

Прядильный раствор подается к фильерно25 му комплекту б, откуда в форме жгута 8 отводится на приемное устройство 9. Осадительная жидкость через перфорацию 8 основания

2 подается внутрь камеры и отводится через выходное отверстие камеры в систему цирку30 ляции 10.

289149

Предмет изобретения

Составитель А. Куприянова

Техред A. A. Камышникова Корректор Т. A. Уманец

Редактор Квачадзе

Изд. № 32 Заказ 23 14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2

1. Устройство для формования химических волокон, содержащее фильерный комплект и наклонную камеру переменного сечения для осадительной жидкости, отличающееся тем, что, с целью увеличения скорости формирования и улучшения качества волокна, фильерный комплект помещен внутри открытой с одного конца камеры вблизи ее противоположного конца, снабженного патрубками для подачи осадительной жидкости.

5 2. Устройство по и. 1, отличающееся тем, что выходное отверстие камеры выполнено в форме узкой плоской щели.
