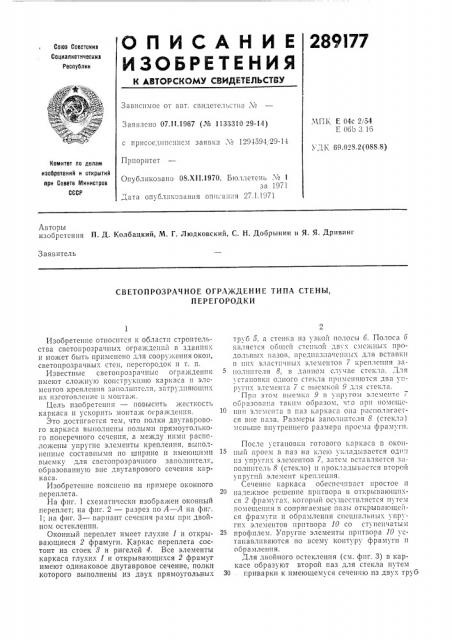

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Со1оз Советских

Социалистических

Республик

Зависимое от авт, свпдетел1ствя ¹

МПК Е 04с 2154

Е 0610 3 16

Заявлено 07.11.1967 (¹ 11333!0 29-14) с присоединением заявки ¹ 1294594, 29-14

Приоритет

i,) К 69.028.2(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08,Xh h.1970. Бюллетень ¹ 1 за 1971

Дата опубликоваш1я опнса;шя 27.!.1971

Авторы изобретения П. Д. Колбацкий, М. Г. Людковский, С. H. Добрынин и Я. Я. Дривинг

Заявитель

СВЕТОПРОЗРАЧНОЕ ОГРАЖДЕНИЕ ТИПА СТЕНЪ|, ПЕРЕГОРОДКИ

Изобретение относится к области строительства светопрозрачных огря>кдс ий в здания и может быть применено для сооружения окон, светопрозрачных стен, персгородок и т. п.

Известные светопрозрачныс огра кдения име10т сложнуlо IIOIIcTpx «111но карl аса и элементов крепления заполнителя, затрудняюши" пх изготовление и монтаж.

Цель изобретения — повысить жесткост1. каркаса II ускорить монтаж ограхкдения.

Это достигается тем, что полки двутаврового каркаса выполнены полыми прямоугольного поперечного сечения, а мсхкду ними распс:ложены упругие элементы крепления. выпо",ненные составшямп по ширине и имеющимп выемку для светопрозрачного заполнителя, образованную вне двутаврового сечения каркаса.

Изобретеш1с пояснено на примере оконного переплета.

На фиг. 1 схематически изображен оконный переплет; на фиг. 2 — разрез по А — А на фиг.

1; на фиг. 3 — вариант сечения рамы при двойном остсклепии.

Оконный переплет имеет глухие 1 и открывающиеся 2 фрамуги. Каркас переплета состоит из стоек 8 и ригелей 4. Все элементы каркаса глухих 1 и открывающихся 2 фрамуг имеют одинаковое двутавровое сечение, полки которого выполнены из двух прямоугольных труб 6, 3 стен«а из узкой полосы 6. Полоса 6 является оснцсй стен«ой дв. х смежных продольll! Ix пазов, прсднязнячснньгх для вставш1 в ш1х эластичных элементов 7 «рсплсння 33полнитсля 8, в данном случае стекла. .1,ля установки одного стекла применяются два упругих элсмсllTя 7 с выемкой 9 для стекла.

Пр:1 этом выемка 9 в упругом элсментс образована тя«нм образом, что нрн помещениин элс: 1сн ° 3 в паз 1 31)ряс я Она ряс пол ягастся вне паза. Размеры запол1штсля 8 (стекла) мсньше внутреннего размера проема фрамуги.

Пос Ip станов«II готового кяпкаса D 0«011ньш проем в паз на клею укладывается одн.l из упрупгх элементов 7, зятем гстBâëÿcòc!I заполнитель 8 (стекло) н проклBäû!3åòcÿ второй упрупш элемент крепления.

Сечение каркаса обеспечивает простое и надежное решение притвора в открывающихся 2 фрамугах, которьш осуществляется путем помещения в сопрягаемые пазы открывающейся фрамуги и обрамления специальных упр;пгх элементов притвора 10 со ступенчатым

25 профилем. Упр !.»е элементы притвора 10 устанавливаются по всему контуру фрамуги и обрамления.

Для двойного остекления (см. фнг. 3) в каркасе образуют второй паз для стекла путем

30 гриварки к имеющемуся сеченшо нз двух тру&

289177 ч иг !

/0 ьиг ! иг Г

Составитель Г. И. Никифорова

Редактор E. С. Братчикова Тсхрсд А. А. Камышникова

Корректоры: В. Петрова. и Е. Ласточкина

Изд. ¹ 29 За ка з 19/8 Тиракк 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., д. 4;5

Типография, пр. Сапунова, 2 сще одной прямоугольной трубы 11 с полосой 12.

Элементы каркаса могут быть изготовлены из любого материала и составлены из прямоугольных труб, соединенных узкой полосой, либо выполнены целиком в виде одного профиля указанного сечения.

Оконный переплет характеризуется легким весом, простотой установки стекла в каркас с помощью упругого элемента и повыше нызш 10 тсплотехпическими качествах!и (в сечешш каркаса значительно устранены прямые мостики холода, а упругие элементы притвора и крепления стекла, заполняя пазы мсталлического каркаса, предохраняют переплеты от промер- 15 зания) . Особенностью переплета является также его универсальность, так как одно и то >ке сечение каркаса служит н для вставк:! стекла и для образования притвора, кроме того, вместо стекла в каркас переплета могут 20 быть вставлены при необходимости жа.нозн, крепление которых осуществляется тоже упруи!ми элементами.

Описанная конструкция может быть использована для сооружения любых светопрозра !пых ограждений здания: стен, перегородок и др.

Предмет изобретения

Светопрозрачное ограждение типа степы, нср городки, включающее каркас двутаврового сечения, светопрозра шый заполнитель и упруп!е элементы крепления, от,т!и!п(ощеесг! тем, что, с целью повышения жесткости каркаса и 1 скорепня монт!!жа ограждения, пОлк!! двутаврового каркаса выполнены полыми

r:рямоугольного цонереч!!ого сечения, а мезкду ними расположены упругие элементы креплегп!я, выполненные составными по ширине и имеющими выемку для светопрозрачного заполнителя, образованную вне двутаврового сечения каркаса.
