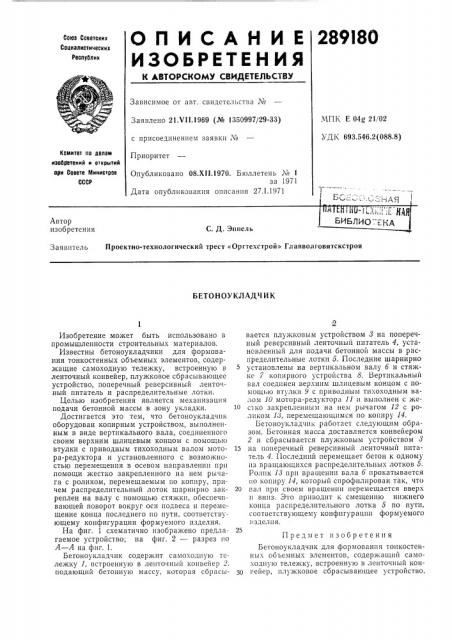

289180

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советскит

Социалистически»

Респтблик

Зависимое от авт. свидетельства М.ЧПК Е 04g 21,/02

УДК 693.546.2 (088,8) Заявлено 21.V11,1969 (№ 1350997/29-33) с присоединением заявки ¹

Приоритет

Комитет по делам иаооретеннй н открытий ори Совете Министров

СССР

Опубликовано 08.Xl l,1970. Бюллетень № 1 за 1971

Дата опубликования описания 27.1.1971

I Й gg

БИБЛИО--,-1;д

Автор изобретения

С. Д. Эппель

Заявитель Проектно-технологический трест «Оргтехстрой» Главволговятскстроя

БЕТОНОУКЛАДЧИК

Изобретение может быть использовано в промышленности строительных материалов.

Известны бетоноукладчики для формования тонкостенных объемных элементов, содержащие самоходную тележку, встроенную в ленточный конвейер, плужковое сбрасывающее устройство, поперечный реверсивный ленточный питатель и распределительные лотки.

Целью изобретения является механизация подачи бетонной массы в зону укладки.

Достигается это тем, что бетоноукладчпк оборудован копирным устройством, выполненным в виде вертикального вала, соединенного своим верхним шлицевым концом с помощью втулки с приводным тихоходным валом мотора-редуктора и установленного с возможностью перемещения в осевом направлении прп помощи жестко закрепленного на нем рычага с роликом, перемещаемым по копиру, причем распределительный лоток шарнирно закреплен на валу с помощью стяжки, обеспечивающей поворот вокруг оси подвеса и перемещение конца последнего по пути, соответствующему конфигурации формуемого изделия.

На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 — разрез по

А — А на фиг. 1.

Бетоноукладчик содержит самоходную тележку 1, встроенную в ленточный конвейер 2, подающий бетонную массу, которая сбрасывается плужковым устройством 3 на поперечный реверсивный ленточньш III!1 àòåëü 4, установленный для подачи бетонной массы в распределительные лотки 5. Последние шарнирно установлены на вертикальном валу б и стяжке 7 копирного устройства 8. Вертикальный вал соединен верхним шлицевым концом с помощью вту.пки 9 с приводным тихоходным ва >051 10 MoTop2-pe+) IcTop3 11 и выполнен с 2lcp.—

1О соко закрепленным на нем рычагом 12 с роликом И, перемещающимся по копиру 14.

Бетоноукладчик работает следующим образом. Бетонная масса доставляется конвейером

2 и сбрасывается плужковым устройством 8

15 на поперечный реверсивный ленточный питатель 4. Последний перемещает бетон к одному пз вращающихся распределительных лотков 5.

Ролик 13 при вращении вала б прокатывается по копиру 14, который спрофилпрован так, что

20 вал при своем вращении перемещается вверх и вниз. Это приводит и смещению нижнего конца распределительного лотка 5 по пути, соответствующему конфигурации формуемого зделия.

2>

Предмет изобретения

Бетоноукладчик для формованпя тонкостенных объемных элементов, содержащий самоходную тележку, встроенную в ленточный конвейер, плужковое сбрасывающее устройство, 289180 поперечный реверсивный ленточный питатель и распределительные лотки, отличающийся тем, что, с целью механизации подачи бетонной массы в зону укладки, бетоноукладчик оборудовав копирным устройством, выполненным B виде вертикального вала, соединенного свопм верхним шлицевым концом с помощью втулки с приводным тихоходным валом мотора-редуктора и установленного с возможноc üþ перемещения в осевом направлении прF> помощи жестко закреплешюго а нем рычага с роликом, перемещаемым по коппру, причем распределительный лоток шарнирно закреплен на валу с помощью стяжки, ооеспечивающей поворот вокруг оси подвеса и перемещение конца последнего по пути, соответствующему конфигурации формуемого изделия.
