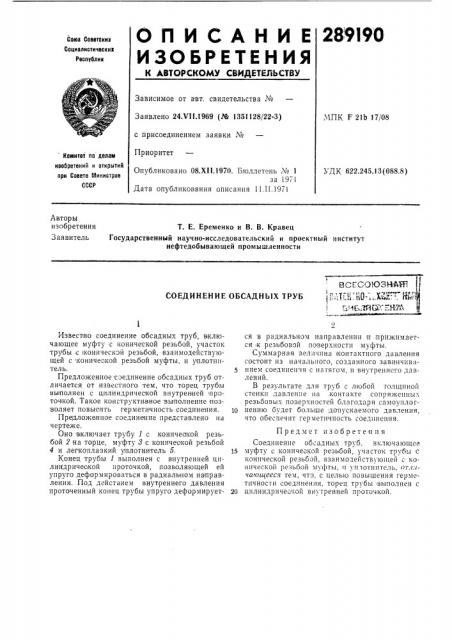

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

28 9!90

Союз Советокиз

Социзлиотичеокиз

Республик

Зависимое от авт. свидетельства №

Заявлено 24.т 1!.1969 (ло 1351128/22-3) с присоединением заявки №

Приоритет,ЧПК Г 21Ь 17/08

Котеитет по делам изобретений и открмтий при Совете Ыиниотров

СССР

УЛК 622 245.13(088 8) Опубликовано 08.XI1.1970. Бюллетень ¹ 1 за 1971

Дата опубликования описания 11.11.1971

Лвторы изобретения

Заявитель

Т. Е. Еременко и В. В. Кравец

Государственный научно-исследовательский и проектный институт нефтедобывающей промышленности

БСГСОЮЗН 1 ,-;,т . -11 @:- арл, СОЕДИНЕНИЕ ОБСАДНЬ1Х ТРУБ

Известно соединение обсадных труб, включающее муфту с конической резьбой, участок трубы с конической резьбой, взаимодействующей с конической резьбой муфты, и уплотнитель.

Предложенное соединение обсадных труб отличается от известного тем, что торец трубы вы полнен с цилиндрической внутренней Ilpoточкой. Такое конструктивное выполнение позволяет повысить герметичность соединения.

Предложенное соединение представлено «а чертеже.

Оно включает трубу 1 с коничеокой резьбой 2 на торце, муфту 8 с конической резьбой

4 и легкоплавкий уплотнитель 5.

Конец трубы 1 выполнен с внутренней цилиндрической проточкой, позволяющей ей упруго деформироваться в радиальном направлении. Под действием внутреннего давления проточенный конец трубы упруго деформируется в радиальном направлении и прижимается к резьбовой поверхности муфты.

Суммарная величина контактного давления состоит из начального, созданного завинчиванием соединения с натягом, и внутреннего давлений.

В результате для труб с любой толщиной стенки давление на .контакте сопряженных резьбовых позерхностей благодаря самоуплогто нению будет больше допускаемого давления, что обеспечит герметичность соединения.

Предмет изобретения

Соединение обсадHblx труб, включающее

15 муфту с конической резьбой, участок трубы с конической резьбой, взаимодействующей с конической резьбой муфты, и уппотшпель, «тл:iчаюи ееся тем, что, с целью повышения герметичности соединения, торец трубы .выполнен с

20 цилиндрической внутренней проточкой, Составитель В. Косталевский

Редактор Г. В. Поздняк Техред А. А. Камышникова Корректор Г. С, Мухина

Изд. № 21 Заказ 18/8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д, 4)5

Типография, пр. Сапунова, 2
