289273

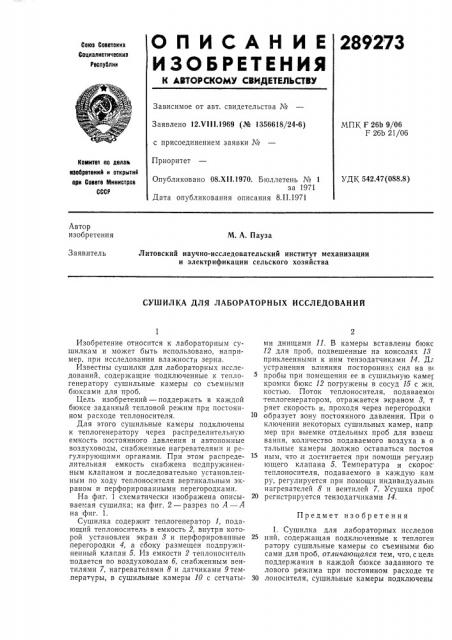

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлистнческих

Республик

Зависимое от авт. свидетельства ¹

Заявлено 12Х1!1.1969 (№ 1356618/24-6) с присоединением заявки ¹

Приоритет

МПК Г 26Ь 9/06

F 26b 21/06

Комитет оо делал изобретений и открытиЯ ори Совете Министров

СССР

УДК 542.47(088.8) Опубликовано 08.Х11.1970. Бюллетень ¹ 1 за 1971

Дата опубликования описания 8.II.1971

Автор изобретения

М. А. Пауза

Заявитель

Литовский научно-исследовательский институт механизации и электрификации сельского хозяйства

СУШИЛКА ДЛЯ ЛАБОРАТОРНЫХ ИССЛЕДОВАНИЙ

Предмет изобретения

Изобретение относится к лабораторным сушилкам и может быть использовано, например, при исследовании влажности зерна.

Известны сушилки для лабораторных исследований, содержащие подключенные к теплогенератору сушильные камеры со съемными бюксами для проб.

Цель изобретений — поддержать в каждой бюксе заданный тепловой режим при постоянном расходе теплоносителя.

Для этого сушильные камеры подключены к теплогенератору через распределительную емкость постоянного давления и автономные воздуховоды, снабжечные нагревателями и регулирующими органами. При этом распределительная емкость снабжена подпружиненным клапаном и последовательно установленным по ходу теплоносителя вертикальным экраном и перфорированными перегородками.

На фиг. 1 схематически изображена описываемая сушилка; на фиг. 2 — разрез по А — А на фиг. 1.

Сушилка содержит теплогенератор 1, подающий теплоноситель в емкость 2, внутри которой установлен экран 8 и перфорированные перегородки 4, а сбоку размещен подпружиненный клапан 5. Из емкости 2 теплоноситель подается по воздуховодам б, снабженным вентилями 7, нагревателями 8 и датчиками 9температуры, в сушильные камеры 10 с сетчатыми днищами 11. В камеры вставлены бюкс

l2 для проб, подвешенные на консолях 18 приклеенными к ним тензодатчиками 14. Дг устранения влияния посторонних сил на в< пробы при помещении ее в сушильную камет кромки бюкс 12 погружены в сосуд 15 с жи, костью. Поток теплоносителя, подаваемо) теплогенератором, отражается экраном 3, т ряет скорость и, проходя через перегородки образует зону постоянного давления. При о ключении некоторых сушильных камер, напр мер при выемке отдельных проб для взвеш вания, количество подаваемого воздуха в о тальные камеры должно оставаться постоя ным, что,и достигается при помощи регулир ющего клапана 5. Температура и скорос теплоносителя, подаваемого в каждую кам ру, регулируется при помощи индивидуальнь нагревателей 8 и вентилей 7. Усушка проб

20 регистрируется тензодатчиками 14.

1. Сушилка для лабораторных исследов

2 ний, содержащая подключенные к теплоген ратору сушильные камеры со съемными бю сами для проб, отличающаяся тем, что, с цель поддержания в каждой бюксе заданного те лового режима при постоянном расходе те

30 лоносителя, сушильные камеры подключены

289273 и 13

12 у /

Риг, Я

Составитель К. Л, Которович

Редактор В. В. Фельдман Техред 3. Н. Тараненко Корректор Н. Л. Бронская

Изд. № 45 Заказ 67i2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, K-З5, Раушокая наб., д. 4/5

Типография, пр. Сапунова, 2.плогенератору через распределительную ем)cTb постоянного давления и автономные

)здуховоды, снабженные нагревателями гулирующими органами.

2. Сушилка по п. 1, отличавшаяся тем, что распределительная емкость снабжена подпружиненным клапаном и последовательно установленными по ходу теплоносителя вертикальным экраном и перфорированными перего5 родками.
