Реферат

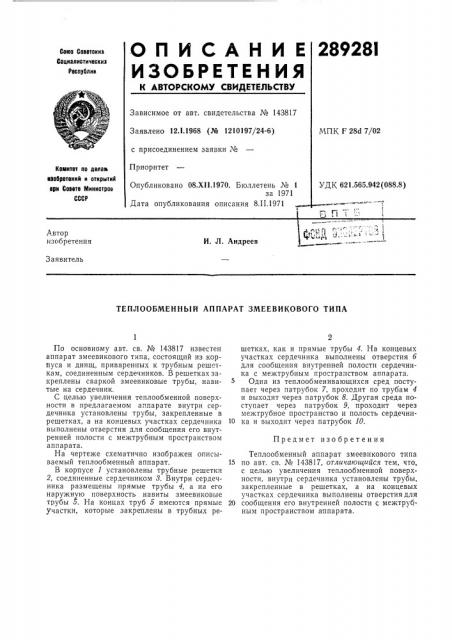

8928I

ОПИСАНИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтокиз

Социалистичеокил

Рволублик

Зависимое от авт. свидетельства № 14381

Заявлено 12.l.1968 (№ 1210197/24-6) с присоединением заявки _#_

Приоритет

ПК F 28d 7/02

Комитет оо делам взобрвтвиий и открытий ври Соввтв Миииотрое

СССР

К 621.565.942 (088.8) Опубликовано 08.Xll.1970. Бюллетень № за 1971

Дата опубликования описания 8.II.1971

ГГ <

Автор изобретения

И. Л. Андреев

Заявитель

ТЕПЛООБМЕННЫИ АППАРАТ ЗМЕЕВИКОВОГО ТИПА

Предмет изобретения

По основному авт. св. № 143817 известен аппарат змеевикового типа, состоящий из корпуса и днищ, приваренных к трубным решеткам, соединенным сердечников. В решетках закреплены сваркой змеевиковые трубы, навитые на сердечник.

С целью увеличения теплообменной поверхности в предлагаемом аппарате внутри сердечника установлены трубы, закрепленные в решетках, а на концевых участках сердечника выполнены отверстия для сообщения его внутренней полости с межтрубным пространством аппарата.

На чертеже схематично изображен описываемый теплообменный аппарат.

В корпусе 1 установлены трубные решетки

2, соединенные сердечником 3. Внутри сердечника размещены прямые трубы 4, а на его наружную поверхность навиты змеевиковые трубы б. На концах труб б имеются прямые

Участки, которые закреплены в трубных рещетках, как и прямые трубы 4. На концевых участках сердечника выполнены отверстия б для сообщения внутренней полости сердечника с межтрубным пространством аппарата.

Одна из теплообменивающихся сред поступает через патрубок 7, проходит по трубам 4 и выходит через патрубок 8. Другая среда поступает через патрубок 9, проходит через межтрубное пространство и полость сердечни10 ка и выходит через патрубок 10.

Теплообменный аппарат змеевикового типа

15 по авт. св. ¹ 143817, отличающийся тем, что, с целью увеличения теплообменной поверхности, внутри сердечника установлены трубы, закрепленные в решетках, а на концевых участках сердечника выполнены отверстия для

20 сообщения его внутренней полости с межтрубным пространством аппарата.

289281

Редактор Т. 3. Орловская Техред 3. Н. Тараненко Корректор О, Б, Тюрина

Изд. ¹ 45 Заказ 67/10 Тираж 480 Подпи" ное

ЦНИИПИ Комитета по делам изобретений .и открытий лри Совете Министров СССР

Москва, К-35, Раушская наб., д. 4, 5

Тилография, пр. Сапунова, 2
