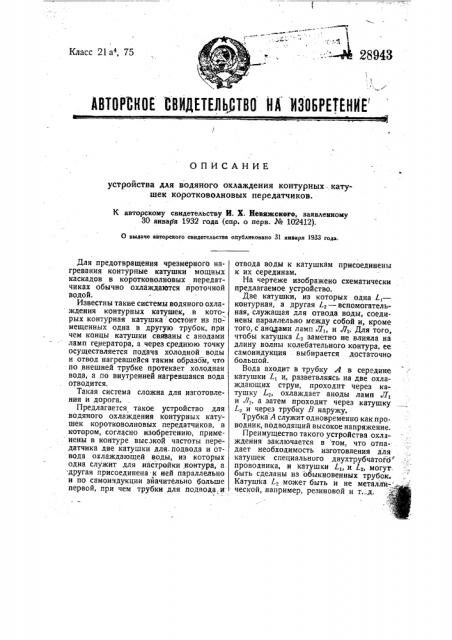

ABTOPQHOE ВВИДЕТЕЛЬЯТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для водяного охлаждения контурных .. катушек коротковолновых передатчиков.

К авторскому свидетельству И. X. Невижскего, заявленному

30 января 1932 года (спр. о перв. № 102412).

О выдаче авторского свидетельства опубликовано 31 января 1933 года.

Для предотвращения черезмерного нагревания контурные катушки мощных каскадов в коротковолновых передатчиках обычно охлаждаются проточной водой.

Известны такие системы водяного охлаждения контурных катушек, в которых контурная катушка состоит из помещенных одна в другую трубок, при чем концы катушки связаны с анодами — ламп генератора, а через среднюю точку осуществляется подача холодной воды и отвод нагревшейся таким образом, что по внешней трубке протекает холодная вода; а по внутренней нагревшаяся вода отводится.

Такая система сложна для изготовления и дорога.

Предлагается такое устройство для водяного охлаждения контурных катушек коротковолновых передатчиков, в котором, согласно изобретению, применены в контуре высокой частоты передатчика две катушки для подвода и отвода охлаждающей воды, из которых одна служит для настройки контура, а другая присоединена к ней параллельно и по самоичдукции зйачительно больше первой, при чем трубки для подвода.и отвода воды к катушкам присоединены к их серединам.

На чертеже изображено схематически предлагаемое устройство.

Две катушки, из которых одна L,— контурная, а другая L> — вспомогательная, служащая для отвода воды, соединены параллельно между собой и, кроме того, с анодами ламп Л, и Л,, Для того, чтобы катушка L» заметно не влияла на длину волны колебательного контура, ее самоиндукция выбирается достаточно большой.

Вода входит в трубку А в середине катушки L, и, разветвляясь на две охлаждающих струи, проходит через катушку L», охлаждает аноды ламп Д; и Л„а затем проходит через катушку

L и через трубку В наружу.

Трубка А служит одновременно как проводник, подводящий высокое напряжение.

Преимущество такого устройства охлаждения заключается в том, что отпа- . дает необходимость изготовления для катушек специального двухтрубчатого проводника, и катушки Е„и L2, могут быть сделаны из обыкновенных трубок.

Катушка L» может быть и не металли-.... ческой, например, резиновой и т. д, 1

Предмет. изобретения.

1. Устройство для водяного охлаждения контурных катушек коротковолновых передатчиков, отличающееся применением в контуре высокой частоты передатчика двух катушек для подвода и отвода охлаждающей воды, йз которых одна служит для настройки контура, а другая присоединена к ней параллельно и по самоиндукции значительно больше первой, при чем трубки для подвода и отвода воды к катушкам присоединены к их серединам.

2. При устройстве по и. 1 применение одной системы охлаждения как для анодов ламп передатчика, так и для контурных катушек.
