Реферат



289466

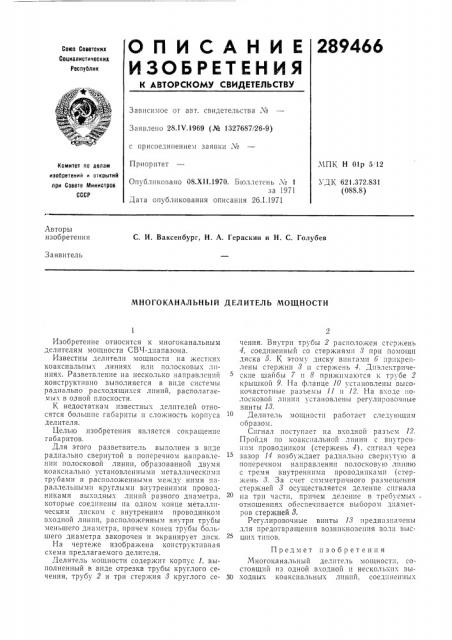

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.!V.1969 (№ 1327687/26-9) с присоединением заявки ¹

Приоритет

МПК Н Olp 5 12

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08.XI I.1970. Бюллетень ¹ 1 за 1971

Дата опубликования описания 26.1.1971

УДК 621,372.831 (088.8) Авторы изобретения

С. И. Ваксенбург, Н. А. Гераскин и H. С. Голубев

Заявитель

МНОГОКАНАЛЬНЫЙ ДЕЛИТЕЛЬ МОЩНОСТИ

Изобретение относится к многоканальным делителям мощности СВЧ-диапазона.

Известны делители могцности н а жестки. . коаксиальпых линиях или полосковых линиях. Разветвление на несколько направлений конструктивно выполняется в виде системы радиально расходящихся линий, располагаемых в одной плоскости.

К недостаткам известных делителей относятся большие габариты и сложность корпуса делителя.

Целью изобретения является сокращение габаритов.

Для этого разветвитель выполнен в виде радиально свернутой в поперечном направлении полосковой линии, образованной двумя коаксиально установленными металлическими трубами и расположенными между ними параллельными круглыми внутренними проводниками выходных линий разного диаметра, которые соединены на одном конце металлическим диском с внутренним проводником входной лшши, расположенным внутри трубы меньшего диаметра, причем конец трубы большего диаметра закорочен и экранирует диск.

На чертеже изображена конструктивная схема предлагаемого делителя.

Делитель мощности содержит корпус 1, выполненный в виде отрезка трубы круглого сечения, трубу 2 и три стержня 3 круглого сечения. Внутри трубы 2 расположен стержень

4, соединенный со стержнями 3 при помощи диска 5. К этому диску вшгтамп 6 прикреплены стержни 8 и стержень 4. Диэлектрические шайбы 7 и 8 прижимаются к трубе 2 крышкой 9. На фланце 10 установлены высокочастотные разьемы 11 п 12. На входе полосковой лишш установлены регулпровочпые винты 18.

Делитель мощности работает следующим образом.

Сигнал поступает на входной разъем 12.

Пройдя по коакспальной линии с внутрснH1DI проводником (стержень 4), сигнал через зазор И возбуждает радиально свернутую в поперечном направлении полосковую лшшю с тремя внутренними проводниками (стержень 3. За счет симметричного размещения стержней 3 осуществляется деление сигнала на трп части, причем деление в требуемых отношения. . обеспечивается выбором диаметров стержней 8.

Регулировочные винты 13 предназначены для предотвращения возникновения волн высших типов.

Предмет изобретения

Многоканальный делитель мощности. состоящий из одной входной и нескольких вы30 ходных коаксиальных линий, соед:шенных

289466

Составитель А. Зиньковский

Корректор Н. Л. Бронская

Редактор A. В. Корнеев

1.1зд. ЛЪ 18 Заказ б 9 Тпраж 480 По;.и свое

Е\НИИП11 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушскап наб., д. 4 5

Типография, гр. Сапунова, 2 разветв1ггелем, отлича ощ шся тем, что, с цель1о сокращения габаритов, упомянутый разветвитель выполнен в виде радиально свернутой в поперечном направлении полосковой л11н1111, образовàíHoé двумя коакснально устанозленными металлическими трубами и расположенными между ними параллельными круглыми внутренними проводниками гыходны линий разного диаметра. которь:е соединены на одном конце металлическиi. диском с внутренним проводником з: одной сп.нии, располовиненным внутри трубы меньшего диаметра, причем конец трубы большего диаметра закорочен и экранирует диск.
