Реферат

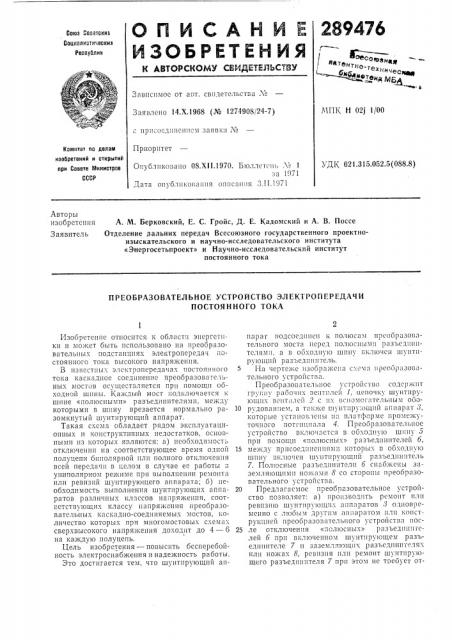

СПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик! тент

Оесоезн

1 тт!О-техн б„М„""" ес=„ л текд щБ

° в .

Зависимое от агт. свидетельства ¹

МПК Н 021 1100

Заявлено 14.Х.1968 (¹ 1274908/24-7) присоединение)! 335II3|xlt ¹

Приоритет

Коиитет лс делом изобретений и открытий лри Совете Министров

СССР

УДК 621.315.052.5(088.8) Опубликовано 0S.ХI 1.1970. Бюллетень Х< 1 зя 1971

Дата опу67! It

Авторы изобретения

Заявитель

А. М. Берковский, E. С. Гройс, Д. Е. Кадомский и А. В. Поссе

Отделение дальних передач Всесоюзного государственного проектноизыскательского и научно-исследовательского института

«Энергосетьпроект» и Научно-исследовательский институт постоянного тока

ПРЕОБРАЗОВАТЕЛЬНОЕ УСТРОЙСТВО ЭЛ ЕКТРОП ЕРЕДАЧ И

ПОСТОЯННОГО ТОКА

Изобретение относится к обляст.l энергетики и мо>кет быть использовано на преобразовательных подстанциях электропередач постояниог0 тока высокого напря>кения.

В пзвестшлх электропередачах постоянного тока каскадное сосzIIFICFIIIC преобразовятелных мостов осуществляется при помощи обходной шины. Каждый мост подключаетсл к шине <<полlоспых!и» разъединителями, между которыми в шину врезается нормально ра- 10 зомкнутый шунтирующий аппарат.

Такая схема обладает рядом эксплуатационных и конструктивных недостатков, основными из которых являются: а) исобходи:,!Ость отключеш)л па соответствующее время одной 15 полуцепи биполярной или полного отключеш!л всей передачи в целом в случае ее работы в упиполярном режиме при выполнении ремонта или ревизий шуптирующего аппарата; 6)»еобходимость выполнения шунтирующих àïïà- 20 ратов различных классов напряжения, соответствующих классу напряжения преобразоВЯТЕЛЬПЫХ КЯСКЯДИО-СОЕДИНЯЕМЫХ МОСТОВ, КОличество которых при многомостовых схемах сверхвысокого напряжения доходит до 4 — 6 25 на каждую полуцепь.

Цель изобретения — повысить бесперебойность электроснабжения и надежность работы.

3То достигается тем, что шунтирующий аппараг подсоединен к полюсам преобразовательного моста исрсд полюсиыми разъединителями, а в ооходную шину включен шуитирующ!ш разъедииптсль, Ня чертеже изображена схема преобрязов 1тельного устройства.

Преобразовательное устройство содер>кит груш!у рабочих Ве;пилсй 1, цепочку шунтируIoIFIItx Веит 1.7СЙ 2 с их ncn,"))IOI Яте 7btlblxt 000р дОВян!Iем, я также 1)1уптиру:Ощий Я1)парят, 3, которые устяиов7спы ия плnTô01)xtc проме>куточного пот-!l! Inaла 4. Преобразовятельнос устройство включается в обходиу!о шину 5 при помощи «полюсных» разъедшштелей 6, между присоединениями которых в обход ую шину включен шунтирующии разъединитель

7. Полюсные рязъедигштели 6 снабжены заземляющими ножами 8 со стороны преобр 130вательного устройства.

Предлагаемое преобоазовательное устройство позволяет: а) производить ремонт пли ревизию шунтирующи.; аппаратов 3 одиоврсi5ICFIFIO C 7t06h1)1 Jph l II%I 10 1111 р I TO)t It, Ilt 1 Оиструкцпей преобразовательного устро ICTtln после отключения «п07toctt! Ix» разъедшш гелей 6 при включенном шунтирующем разьедппителе 7 и заземляющих разъедпшгг."-ллх или ножах 8, ревизия или ремонт шуитирующего разъединителя 7 при этом не тпебует от289476

Предмет изобретения

Составитель Л. Дементьева редактор В. В. Фельдман Корректоры: А. Николаева и Л. Корогод

Изд. Хо 20 Заказ <3,9 Тираж 480 Подписное

1.11111ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография пр. Сапунова, 2 ключения полуцепи электропередачи; б) устанавливать шунтирующий аппарат 8 ня платформе промежуто-иного потенциала 4 преобразовательного устройства, что делает возможной унификацию их конструкции для устройства всех классов напряжения преобразователя.

Последовательность операций выводя з эксплуатации преобразовательного устройства следующая: снятием управляющих импульсов с сеток рабочих вентилей 1 устройства и открытием сеток шунтирующегб вентиля 2 рабочий ток полуцепи переводится на цепочку шунтирующих вентилей 2, включением шунтирующего аппарата 8 и запиранием сеток шунтирующего вентиля 2 ток переводится на аппараг 3, при включении шуптирующето разъединителя 7 и последующем размыкянии шунтирующего аппарата 8 ток переходит в цепь разъединителя 7, что позволяет разомкнуть

«полюсные» разъединители 6 и отключить выключатель 9 II разъедшштели 10, питающего преобразовательную схему моста силового трансформатора 11. После разряда собственных емкостей устройства включением заземляющих ножей или разъединителей 8 создаются условия для безопасного пребывания персонала на платформе промежуточного потенциала

4 преобразовательного устройства.

Ввод в эксплуатаци1о устройства осуществляется в обратной последовательности операций.

Производство ремонта или ревизии «полюсных» б и шунтирующего 7 разъединителей, ко торое выполняется один раз в год или даже реже, может быть приурочено к моменту ревизии или ремонта выходных устройств преобразователей или соответствующего полюса линии постоянного тока.

Предлагаемое преобразовательное устройство позволяет уменьшить время, необходимое

10 для внеплановых ревизий или ремонта шунтирующих аппаратов, что позволяет, например, для электропередачи постоянного тока !

500 кв Экибасгуз — Центр, уменьшить нетоотпуск энергии на 800 — 1350 млн. квтч в год, 15 т. е. значительно увеличить пропускную способность электропередачи.

20 Преобразовательное устройство электропередачи постоянного тока высокого напряжения, содержащее рабочие и шунтирующие вентили с вспомогательным оборудованием, установленные в потенциале земли и на плат25 форме промежуточного потенциала, полюсные разъединители, шунтирующие аппараты и обходные шины, отлича ощееся тем, что, с целью повышения надежности работы, шунтирующий аппарат подсоединен к полюсам преобразова30 тельного моста перед полюсными разъединителями. а в обходную шипу включен шунтирующий разъединитель.
