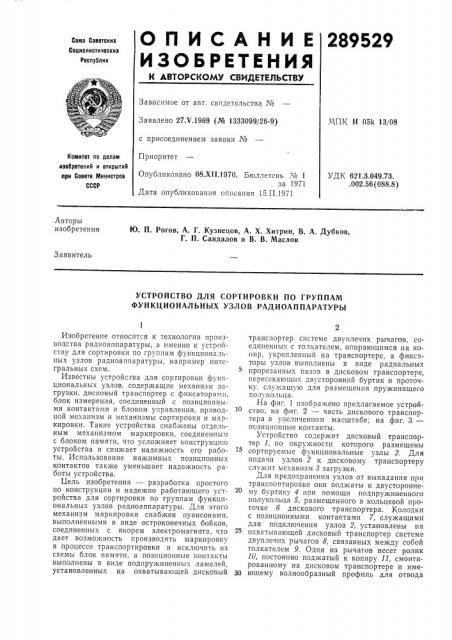

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

ЧПК Н 05k 13/08

Заявлено 27.V.1969 (¹ 1333099/26-9) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 621.3,049.73. .002.56 (088.8) Опубликовано 08,XI1.1970. Бюллетень № 1 за 1971

Дата опубликования описания 15.II.1971

Авторы изобретения

Ю. П. Рогов, А. Г. Кузнецов, А. Х. Хитрин, В. А, Дубков, Г. П. Сандалов и В. В. Маслов

Заявитель

УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ПО ГРУППАМ

ФУНКЦИОНАЛЬНЫХ УЗЛОВ РАДИОАППАРАТУРЫ

Изобретение относится к технологии производства радиоаппаратуры, а именно к устройству для сортировки по группам функциопа Itных узлов радиоаппаратуры, например интегральных схем.

Известны устройсгва для сортировки функциональных узлов, содержащие механизм загрузки, дисковый транспортер с фиксаторами, блок измерения, соединенный с позиционными контактами и блоком управления, приводной механизм и механизмы сортировки и маркировки. Такие устройства снабжены отдельным механизмом маркировки, соединенным с блоком памяти, что усложняет конструкцию устройства и снижает надежность его работы. Использование нажимных позиционных контактов также уменьшает надежность работы устройства.

Цель изобретения — разработка простого по конструкции и надежно работающего устройства для сортировки по группам функциональных узлов радиоаппаратуры. Для этого механизм маркировки снабжен пуансонами, выполненными в виде остроконечных бойков, соединенных с якорем электромагнита, что дает возможность производить маркировку в процессе транспортировки и исключить из схемы блок памяти, а позиционные контакты выполнены в виде подпружиненных ламелей, установленных на охватывающей дисковый транспортер системе двуплечих рычагов, соединенных с толкателем, опирающимся на копир, укрепленный на транспортере, а фиксаторы узлов выполнены в виде радиальных прорезанных пазов в дисковом транспортере, пересекающих двусторонний буртик и проточку, служащую для размещения пружинящего полу кольца.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — часть дискового транспортера в увеличенном масштабе; на фиг. 3— позиционные контакты.

Устройство содержит дисковый транспортер 1, по окружности которого размещены сортируемые функциональные узлы 2. Для подачи узлов 2 к дисковому транспортеру служит механизм 8 загрузки.

Для предохранения узлов от выпадания при транспортировке они поджаты к двустороннему буртику 4 при помощи подпружиненного полукольца 5, размещенного в кольцевой проточке б дискового транспортера. Колодки с позиционными контактами 7, служащими для подключения узлов 2, установлены на охватывающей дисковый транспортер системе двуплечих рычагов 8, связанных между собой толкателем 9. Один из рычагов несет ролик

10, постоянно поджатый к копиру 11, смонтированному на дисковом транспортере и име30 ющему волнообразный профиль для отвода

289529 контактов от транспортера при его повороте и для подвода контактов 7 к выводам 12 узлов перед остановкой транспортера и измерением.

На пути к позиции загрузки с двух сторон дисковый транспортер охвачен механизмом маркировки, снабженным пуансоном, выполненным в виде остроконечных бойков 13, соединенных с якорем 14 электромагнита 15.

Пуансоны служат для формирования зига на выводах забракованных элементов узлов. Зиг формируется в результате взаимодействия бойков с трапецеидальными пазами 1б, выполненными в теле дискового транспортера.

Механизм выгрузки 17 служит для подачи узлов 2 в механизм сортировки 18, распределяющий их по кассетам 19.

Периодический поворот дискового транспортера и управление механизмом выгрузки осуществляется приводным механизмом 20.

Во время выстоя дискового транспортера 1 узлы 2 с помощью механизма 3 загружаются в радиальные пазы 21 транспортера, При периодических поворотах диска узлы подаюгся на позицию контроля. При этом узлы 2 поджимаются полукольцом 5 до упора выводов 12 в двусторонний буртик 4. Б конце каждого поворота дискового транспортера на одну позицию ролик 10 опускается в лунку 22 коппра

11, рычаги 8 подводятся к диску и позиционные контакты 7, скользя по выводам 12, притираются к ним.

Во время выстоя дискового транспортера происходит измерение параметров узлов блоком измерений, не показаны на чертеже. После окончания измерения транспортер поворачивается, ролик 10 выходит из лунки 22, правый двуплечий рычаг поворачивается против часовой стрелки, нажимая толкателем 9 Hd плечо левого двуплечего рычага. В результате кочтакты 7 одновременно отводятся от диска.

При транспортировании узлов мимо мехэнизма маркировки включается электромагнит

15 и бойки 13 формируют выводы неисправных элементов в виде зига, затем бойки 13 отводятся от транспортера. После остановки

10 дискового транспортера узлы 2 подаются в соответствующую кассету 19.

Предмет изобретения

15 Устройство для сортировки по группам функциональных узлов радиоаппаратуры, «апример интегральных схем, содержащее механизм загрузки, дисковый транспортер с фиксаторами сортируемых узлов, блок измсре2о ния, вход которого подключен к позиционным контактам, установленным вне диска транс портера, а выход — к блоку управления, приводной механизм и механизм сортировки и маркировки, отличающееся тем, что, с целью

25 повышения надежности работы устройства, механизм маркировки снабжен пуансонами, выполненными в виде остроконечных бойков, соединенных с якорем электромагнита, а позиционные контакты выполнены в виде подЗО пружиненных ламелей, установленных на охватывающей дисковый транспортер системе двуплечих рычагов, соединенных с толка гелем, опирающимся на копир, укрепленный на транспортере, а фиксаторы выполнены в виде

Ç5 радиальных пазов, прорезанных в дисковом транспортере, которые пересекают двусторонний буртик и кольцевую проточку, служащую для размещения пружинящего полукольца.

289529 иг
