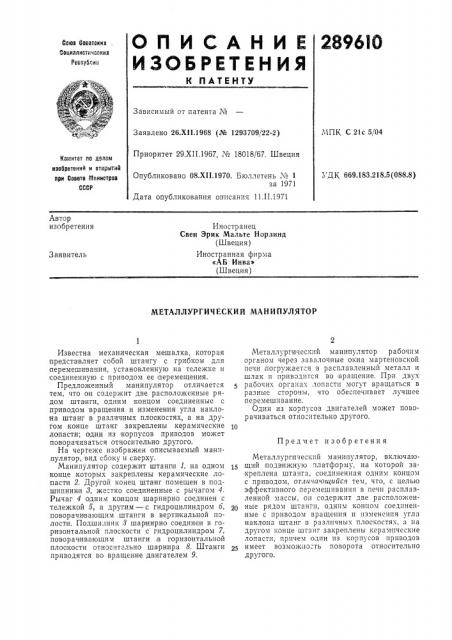

МЕТАЛЛУРГИ Ч ЕСКИ и МАН И ПУЛЯТОР

Известна механическая мешалка, которая представляет собой штангу с грибком для перемешивапия, установленную на тележке и соединенную с приводом ее перемещения.

Предложенный манипулятор отличается тем, что он содержит две расположенные рядом штанги, одним концом соединенные с приводом вращения и изменения угла наклоiHB штанг в различных плоскостях, а на другом конце штанг закреплены керамические лопасти; один из корпусов приводов может поворачиваться относительно другого.

На чертеже изображен описываемый манипулятор, вид сбоку и сверху.

Манипулятор содержит IIITBHDH I, на одном конце которых закреплены керамические лопасти 2. Другой конец штанг помещен в подшипник и 8, жестко соединенные с рычагом 4.

Рычаг 4 одним козинцом шарнирно соединен с тележкой 5, а другим — с гидроцилиндром Ь, поворачивающим штанги в вертикальной IIoлости. Подшипник 8 шарнирно соединен в горизонтальной плоскости с гидроцилиндром 7, поворачивающим штанги в горизонтальной плоскости относительно шарнира 8. Штанги приводятся во вращение двигателем 9.

Металлургический манипулятор рабочим органом через завалочные окна мартеновской печи погружается в расплавленный металл и шлак и приводится во вращение. Прп двух рабочих органах лопасти могут вращаться в разные стороны, что обеспечивает лучшее перемешивание.

Один из корпусов двигателей может поворачиваться отно:ительно другого.

Предмет изобретения

Металлургический манипулятор, включаю15 щий подвижную платформу, на которой за;креплена штанга, соединенная одним концом с приводом, отлива ощийся тем, что, с целью эффективного перемешиванпя в печи расплавленной массы, он содержит две расположенные рядом штанги, одним концом соединенные с приводом вращения и изменения угла наклона штанг в различных плоскостях, а на другом конце штанг закреплены керамические лопасти, причем один из корпусов приводов

25 имеет возможно=ть поворота относительно другого.
