№ 28964

М г./ Класс 21сР,43, 12

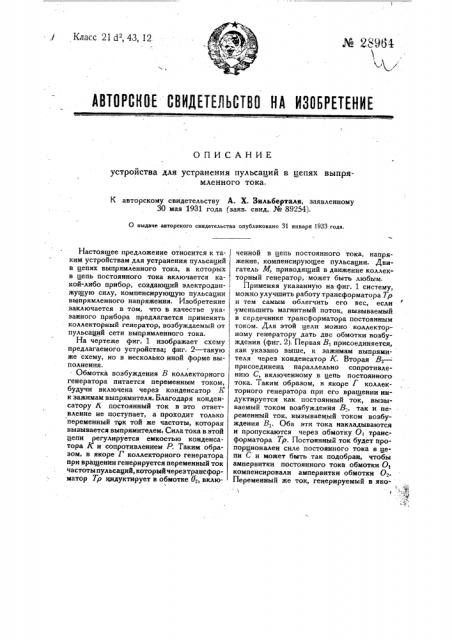

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для устранения пульсаций в цепях выпрямленного тока.

К авторскому свидетельству А. Х. Знльберталя, заявленному

30 мая 1931 года (заяв. свид.. № 89254).

О выдаче авторского свидетельства опубликовано 31 января 1933 года.

Настоящее предложение относится к таким устройствам для устранения пульсаций в цепях выпрямленного тока, в кОторых в цепь постоянного тока включается какой-либо прибор, создающий электродвижущую силу, компенсирующую пульсации выпрямленного напряжения. Изобретение заключается в том, что в качестве указанного прибора предлагается применять коллекторный генератор, возбуждаемый от пульсаций сети выпрямленного тока.

На чертеже фиг. 1 изображает схему предлагаемого устройства; фиг. 2 †так же схему, но в несколько иной форме выполнения.

- Обмотка возбуждения В коллекторного генератора питается переменным током, будучи включена через конденсатор К к зажимам выпрямителя. Благодаря конденсатору A постоянный ток в это ответвление не поступает, а проходит только переменный тук той же частоты, которая вызывается выпрямителем. Сила тока в этой цепи регулируется емкостью конденсатора К и сопротивлением P. Таким образом, в якоре Г коллекторного генератора при вращении генерируется переменный ток частоты пульсаций, которыйчерезтрансформатор Тр индуктирует в обмотке О., включенной в цепь постоянного тока, напряжение, компенсирующее пульсации. Двигатель М, приводяший в движение коллекторный генератор, может быть любым.

Применяя указанную на фиг. 1 систему, можно улучшить работу трансформатора Тр и тем самым облегчить его вес; если

-уменьшить магнитный поток, вызываемый в сердечнике трансформатора постоянным током. Для этой цели можно коллекторному генератору дать две обмотки возбуждения (фиг. 2). Первая Bi присоединяется, как указано выше, к зажимам выпрямителя через конденсатор К. Вторая  — присоединена параллельно сопротивлению С, включенному в цепь постоянного тока. Таким образом, в якоре Г коллекторного генератора при его вращении индуктиру ется как постоянный ток, вызываемый током возбуждения В., так и переменный ток, вызываемый током возбуждения В,. Оба эти тока накладываются и пропускаются через обмотку Oi трансформатора Тр. Постоянный ток будет пропорционален силе постоянного тока в цепи С и может быть так подобран, чтобы ампервитки постоянного тока обмотки Î компенсировали ампервитки обмотки О..

Переменный же ток, генерируемый в якоее l, вызывает через индукцию в обмотке 0 напряжение той же частоты и обратное по напоавлению напряжение пульсации выпрямителя Поскольку индукции в железе трансформатора, вызываемые постоянными токами обмоток 0) и Оа, взаимно компенсируются, то при этой схеме требуется значительно меньшее сечение сердечника трансформатора.

Предмет изобретения.

1. Устройство для устранения пульсаций в цепях выпрямленного тока со включением в цепь постоянного тока прибора, предназначенного создавать электродвижущую силу, компенсирующую пульсации выпрямленного напряжения, отличающееся тем, что в качестве указанного прибора применен колле кто рный генератор, . возбуждаемый при помощи обычной обмотки возбуждения В от пульсации сети выпрямленного тока и включенный в нее через последовательно включаемый трансформатор Тр.

2. Форма выполнения устройства по п. 1, отличающаяся тем, что коллекторный генератор снабжен второй обмоткой возбуждения В, включенной последовательно в цепь постоянного тока или параллельно к сопротивлению С, включенному в цепь постоянного тока с тем, чтобы в обмотке трансформатора Тр, питаемой коллекторным генератором, помимо переменного тока, протекал постоянный ток, в целях уменьшения постоянной составляющей индукции сердечника трансформатора.

1нп. «Искра».
