Реферат

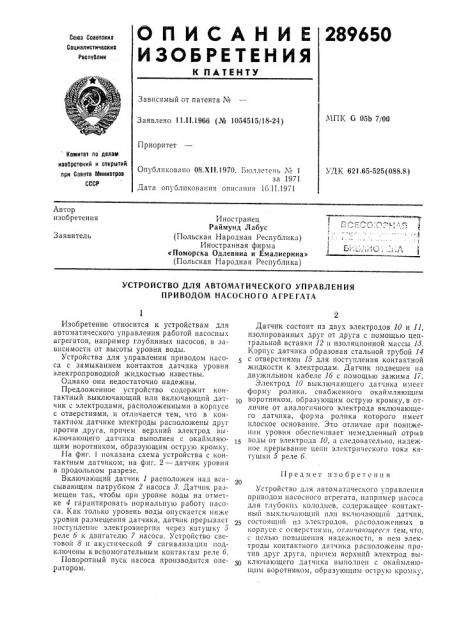

О П И С А Н И Е 289650

ИЗОБРЕТЕНИЯ

Союз Саввтских

Социалистичвснна

Рвсптолии

К ПАТЕНТУ

Зависимый от патента №

МПК G 05b 7/00

Заявлено 11.11.1966 (№ 1054515/18-24) Приоритет Комитат по делам иаобрстеиий и открытий при Совете Министров

СССР

УДК 621.65-525(088.8) Опубликовало 08.XII.1970. 1>юллетець № 1 за 1971

Дата опубликования описания 16.11.1971

Автор изобретения

Иностранец

Раймунд Лабус (Польская Народная Республика) Иностранная фирма

«Поморска Одлевниа и Емалиерниа» (Польская Народная Республика) Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ПРИВОДОМ НАСОСНОГО АГРЕГАТА

Изобретение относится к устройствам для автоматического управления работой насосных агрегатов, например глубинных насосов, в зависимости от высоты уровня воды.

Устройства для управления приводом насоса с замыканием контактов датчика уровня элекгропроводной жидкостью известны.

Однако они недостаточно надежны.

Предложенное устройство содержит контактный выключающий или включающий датчик с. электродами, расположенными в корпусе с отверстиями, и отличается тем, что в контактном датчике электроды расположены друг против друга, причем верхний электрод выключающего датчика выполнен с окаймляющим воротником, образующим острую кромку.

На фиг. 1 показана схема устройства с контактным датчиком; на фиг. 2 — датчик уровня в продольном разрезе.

Включающий датчик 1 располоткен над всасывающим патрубком 2 насоса 3. Датчик размещен так, чтобы при уровне воды на отметке 4 гарантировать нормальную работу насоса. Как только уровень воды опускается ниже уровня размещения датчика, датчик прерывает поступление электроэнергии через катушку 5 реле 6 к двигателю 7 насоса. Устройство световой В и акустической 9 сигнализации подключены к вспомогательным контакгам реле 6.

Поворотный пуск насоса производится оператором, Датчик состоит из двух электродов 10 и ll, изолированных друг от друга с помощью центральной вставки 12 и изоляционной массы И.

Корпус датчика образован стальной трубой 14 с отверстиями 15 для поступления контактной жидкости к электродам. Датчик подвешен kka двужильном кабеле 16 с помощью зажима 17.

Электрод 10 выключающего датчика имеет форму ролика, снабженного окаймляющим

1р воротником, образующим острую кромку, в отличие от аналогичного электрода включающего датчика, форма ролика которого имеет плоское основание. Это отличие при понижении уровня обеспечивает немедленный отрыв воды от электрода 10, а следовательно, надех<ное прерывание цепи электрического тока катушки 5 реле 6.

Предмет изобретения

2р

Устройство для автоматического управления приводом насосного агрегата, например насоса для глубоки.; колодцев, содержащее контактньш выключающий или включающий датчик, состоящий Ik3 электродов, расположенных в корпусе с отверстиями, оглпчаюи ееся тем, что, с целью повышения надежности, в нем электроды контактного датчика расположены против друг друга, причем верхний электрод выдр ключающего датчика выполнен с окаймляющим воротником, образующим острую кромку, 17

10
