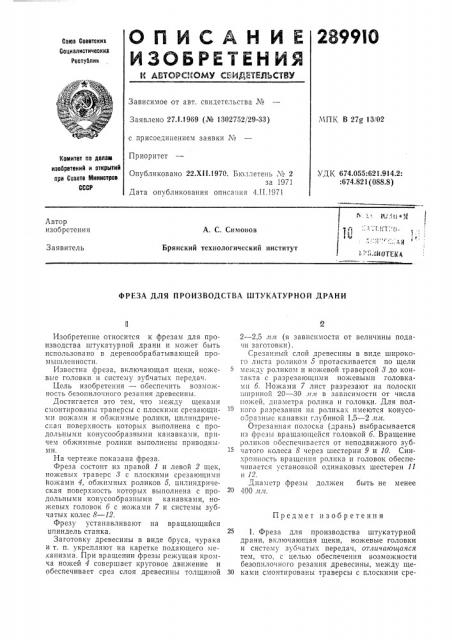

Реферат



2899Ю

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.1.1969 (¹ 1302762/29-33) с присоединением заявки ¹

Приоритет

МПК В 27g 13/02

Комитет по делам изобретений и открытий при Сосете Министров

СССР

Опубликовано 22.Xll.1970. Ьюллетень ¹ 2 за 1971

Дата опубликования описания 4.II.1971

УДК 674.055:621.914.2:

:674.821 (088.8) Автор изобретения

А. С. Симонов

Заявитель

Брянский технологический институт

ФРЕЗА ДЛЯ ПРОИЗВОДСТВА ШТУКАТУРНОЙ ДРАНИ

Предмет изобретения

Изобретение относится к фрезам для производства штукатурной драни и может быть использовано в деревообрабатывающей промышленности.

Известна фреза, включающая щеки, ножевь|е головки и систему зубчатых передач.

Цель изобретения — обеспечить возможность безопилочного резания древесины.

Достигается это тем, что между щеками смонтировань траверсы с плоскими срезающими ножами и обжимные ролики, цилиндрическая поверхность которых выполнена с продольными конусообразными канавками, причем обжимные ролики выполнены приводными.

На чертеже показана фреза.

Фреза состоит из правой 1 и левой 2 щек, ножевых траверс 8 с плоскими срезающими йо>ками 4, обжимных роликов 5, цилиндрическая поверхность которых выполнена с продольными конусообразными канавками, но>кевых головок б с ножами 7 и системы зубчатых колес 8 — 12.

Фрезу устанавливают на вращающийся цпиндель станка.

Заготовку древесины в виде бруса, чурака и т. п. укрепляют на каретке подающего механизма. При вращении фрезы режущая кромка ножей 4 совершает круговое движение и обеспечивает срез слоя древесины толщиной

2 — 2,5 л1.ч (в зависимости от величины подачи заготовки).

Срезанный слой древесины в виде широкого листа роликом 5 протаскивается по щели между роликом и ножевой траверсой 8 до контакта с разрезающими ножевыми головкамп б. Ножами 7 лист разрезают на полоски шириной 20 — 30 лл в завпсимости от числа ножей, диаметра ролика н головки. Для полного разрезания на ро 111KBx имеются конусообразные канавки глубиной 1,5 — 2 л1л.

Отрезанная полоска (дрань) выбрасывается из фрсзы вращающейся головкой б. Вращение роликов обеспечивается от неподвижного зубчатого колеса 8 через шестерни 9 и 10. Синхронность вращения ролика и головок обеспечивается установкой одинаковых шестерен 11 и 12.

Диаметр фрезы должен быть не менее

20 400 лип.

1. Фреза для производства штукатурной драни, включающая щеки, ножевые головки и систему зубчатых передач, отличающаяся тем, что, с целью обеспечения возможности безопилочного резания древесины, между ще30 ками смонтированы траверсы с плоскими срезающими ножами и обжимные ролики, цилиндрическая поверхность которых выполнена с продольными конусообразными канавками.

2. Фреза по п. 1, отличающаяся тем, что обжимные ролики выполнены приводными.
