Стекло для изготовления оболочек оптического стекловолокна

Стекло для изготовления оболочек оптического стекловолокна

Иллюстрации

Показать все

Реферат



2 89996

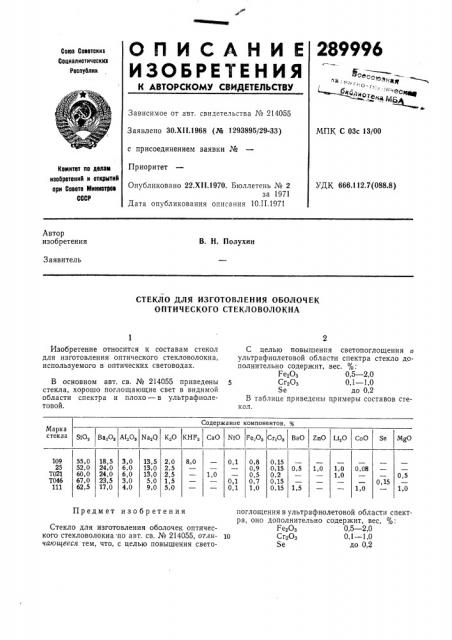

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветоких

Социалиотичеокиа

Республик

Зависимое от авт. свидетельства № 214055

Заявлено 30.XII.1968 (№ 1293895/29-33) с присоединением заявки №

Приоритет

МПК С 03с 13/00

УДК 666.112.7(088.8) Опубликовано 22.Х111970. Бюллетень № 2 за 1971

Дата опубликования описания 10.II.1971

Автор изобретения

В. H. Полухин

Заявитель

СТЕКЛО ДЛЯ ИЗГОТОВЛЕНИЯ ОБОЛОЧЕК

О ПТИ Ч ЕСКОГО СТ Е КЛ О ВОЛ О КНА

С целью повышения светопоглощения и ультрафиолетовой области спектра стекло дополнительно содержит, вес.

Fe203 0,5 — 2,0

5 Сг Оз 0,1 — 1,0

Se до 0,2

В таблице приведены примеры составов стекол.

Изобретение относится к составам стекол для изготовления оптического стекловолокна, используемого в оптических световодах.

В основном авт. св. № 214055 приведены стекла, хорошо поглощающие свет в видимой области спектра и плохо — в ультрафиолетовой.

Содержание компонентов, Марка стекла

SiO, Ва20, Ai,O, Fe.,0, К,О КНГ, МаЯ

СаО

Ni0

Ст,,Оз

ZnO Li 0

ВаО

СоО

@F0

109

Т021

Т046

111

55,0

52,0

60,0

67,0

62,5

18,5

24,0

24,0

23,5

17,0

13,5

13,0

13,0

5,0

9,0

8,0

2,0

2,5

2,5

1,5

5,0

0,1

0,15

0,15

0,2

0,15

0,15

0,5

0,08

1,0

1,0

1,0

1,0

0,5

1,0

0,1

0,1

0,15

1,5

1,0

Предмет изобретения

Стекло для изготовления оболочек оптического стекловолокна по авт, св. № 214055, отли- 10 чающееся тем, что, с целью повышения светоКонитет по делан изобретений и открытий при Совете Миниотрев

СССР

3,0

6,0

6,0

3,0

4,0

0,8

0,9

0,5

0,7

1,0 поглощения в ультрафиолетовой области спектра, оно дополнительно содержит, вес, FeqOs 0,5 — 2,0

СгпОа 0,1 — 1,0

$е до 0,2
