Патент ссср 290026

Патент ссср 290026

Иллюстрации

Показать все

Реферат



29ОО2б

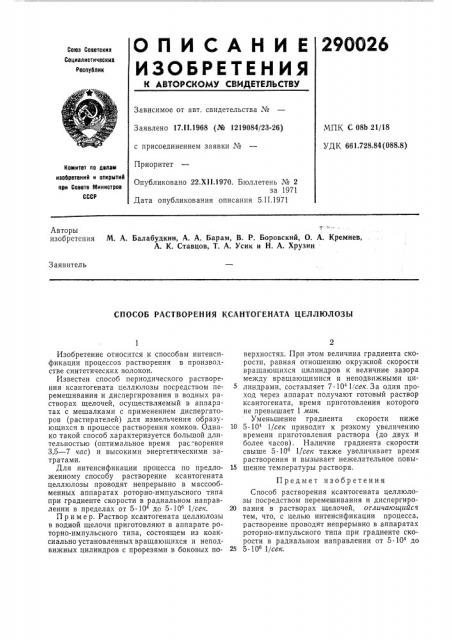

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК С 08Ь 21/18

УДК 661.728.84 (088.8) Заявлено 17Л1.1968 (№ 1219084/23-26) с присоединением заявки №

Приоритет

Комитет со делам изоорвтвний и открытий ори Совете Министров

СССР

Опубликовано 22.XII 1970. Бюллетень № 2 за 1971

Дата опубликования описания 5.II.1971

Авторы изобретения

М. А. Балабудкин, А. А. Барам, В. P. Боровский, О. А. Кремнев, А. К. Ставцов, Т. А. Усик и Н. А. ХрузинЗаявитель

СПОСОБ РАСТВОРЕНИЯ КСАНТОГЕНАТА ЦЕЛЛЮЛОЗЫ

Изобретение относится к способам интенсификации процессов растворения в производстве синтетических волокон.

Известен способ периодического растворения ксантогената целлюлозы посредством перемешивания и диспергирования в водных растворах щелочей, осуществляемый в аппаратах с мешалками с применением диспергаторов (растирателей) для измельчения образующихся в процессе растворения комков. Однако такой способ характеризуется большой длительностью (оптимальное время рас."ворения

3,5 — 7 час) и высокими энергетическими затратами.

Для интенсификации процесса по предложенному способу растворение ксантогената целлюлозы проводят непрерывно в массообменных аппаратах роторно-импульсного типа при градиенте скорости в радиальном направлении в пределах от 5 104 до 5 10 1/сек.

Пример. Раствор ксантогената целлюлозы в водной щелочи приготовляют в аппарате роторно-импульсного типа, состоящем из коаксиальноустановленных вращающихся и неподвижных цилиндров с прорезями в боковых поверхностях. При этом величина градиента скорости, равная отношению окружной скорости вращающихся цилиндров к величине зазора между вращающимися и неподвижными цилиндрами, составляет 7.10 1/сек. За один проход через аппарат получают готовый раствор ксантогената, время приготовления которого не превышает 1 мин.

Уменьшение градиента скорости ниже

N 5 10 1/сек приводит к резкому увеличению времени приготовления раствора (до двух и более часов). Наличие градиента скорости свыше 5 10 1/сек также увеличивает время растворения и вызывает нежелательное повы15 шение температуры раствора.

Предмет изобретения

Способ растворения ксантогената целлюлозы посредством перемешивания и диспергиро20 вания в растворах щелочей, отличающийся тем, что, с целью интенсификации процесса, растворение проводят непрерывно в аппаратах роторно-импульсного типа при градиенте скорости в радиальном направлении от 5 104 до

25 5 106 1/сек.
