Реферат



29OO4I

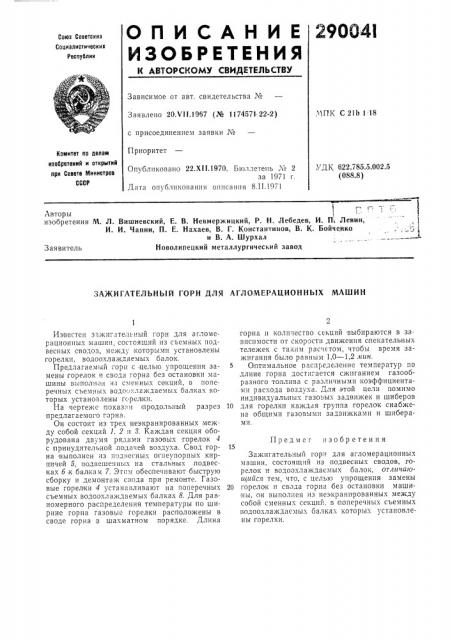

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуелик

Зависимое от авт. свидетельства ¹

Заявлено 20Л 11.1967 (№ 1174571.22-2) МПК С 21b 1 18 с присоединением заявки ¹

Приоритет

Комитет по делам изобретеиий и открытий при Сосете 1т1иниетрсе

СССР ДК 622 785 5 002 5 (088.8) Опубликовано 22.XII.1970. Бюллетень № 2 за 1971 r.

Дата опубликования описания 8.11.!971 г

Авторы изобретения М. Л. Вишневский, Е, В. Невмержицкий, P. Н. Лебедев, И. П:. Левин, И. И. Чапни, П, Е. Нахаев, В. Г. Константинов, В. К. Бойченко и В. А. Шурхал

Новолипецкий металлургический завод

ЗАЖИГАТЕЛЪНЪ|Й ГОРН ДЛЯ АГЛОМЕРАЦИОННЫХ МАШИН

Предмег изобретения

Из вестен зажигательный горн для агломерационных машин, состсящий из съемных подвесных сводов, между которыми установлены горелки, водоохлаждаемых балок.

Предлагаемый гори с целью упрощения замены горелок и свода горна без остановки машины выполнен из сменных секций, в поперечных съемных водоохла>кдаемых балках которых установлены горелки.

На чертеже показан продольный разрез предлагаемого горна.

Он состоит из трех неэкранированных между собой секций 1, 2 и 3. Каждая секция оборудована двумя рядами газовых горелок 4 с принудительной,подачей воздуха. Свод горна выполнен из подвесных огнеупорных кирпичей 5, подвешенных на стальных,подвесках б к балкам 7. Зтпм обеспечивают быструю сборку и демонта>к свода при ремонте. Газовые горелки 4 устанавливают на поперечных съемных водоохлаждаемых балках 8. Для равномерного распределения температуры по ширине горна газовые горелки расположены в своде горна в шахматном порядке. Длина горна и KO;Iii:)ество секций выбираются в зависимости от скорости движения спекательных тележек с таким рас етом, чтобы время зажигания было равным 1,0 — 1,2 >вин.

5 Оптимальное распределение температур по ,длине горна достигается сжиганием газообразного топлива с различными коэффициентами расхода воздуха. Для этой цели помимо индивидуальных газовых задвижек и шиберов

10 для горелки каждая группа горелок снабжена общими газовыми задвижками и шиберами.

Зажигательный горн для агломерационных машин, состоящий из подвесных сводов,,горелок и водоохлаждасмых балок, отличиюи1ийся тем, что, с целью упрощения замены

20» свода горна без остановки машины, он выпо iiILн пз неэкранированных между собой сменных секций, в поперечных съемных водоохлаждасмых балка:. которых установлены горелки.

290041
