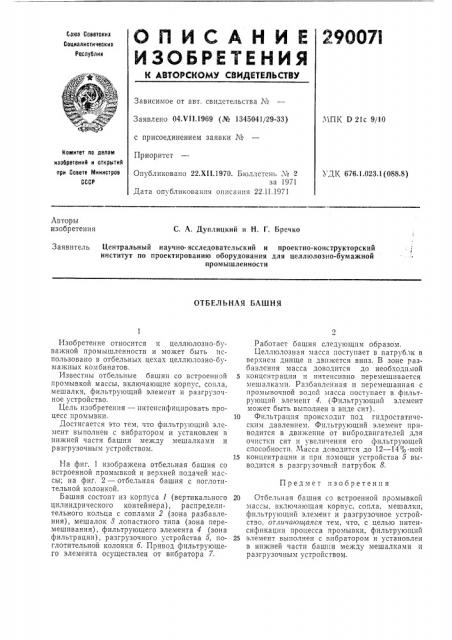

29007I

ОПИСАНИЕ

ИЗОБРЕ ГЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублик

Зависимое от авт. свидетельства М

Заявлено 04.И1,1969 (M 1345041/29-33) с присоединением заявки N

Приоритет

МПК D 21с 9/10

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УД1 676.1.023.1(088.8) Опубликовано 22.XII.1970. Бюллетень Хо 2 за 1971

Дата опубликования описания 22.11.1971

Авторы изобретения

С. A. Дуплицкий и Н. Г. Бречко

Заявитель Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности

ОТБЕЛЬНАЯ БАШНЯ

Предмет изобретения

Изобретение относится к целлюлозно-буна>кной промышленности и может быть использовано в отбельных цехах целлюлозно-бумажных комбинатов.

Известны отбельные башни со встроенной промывкой массы, включающие корпус, сопла, мешалки, фильтрующий элемент и разгрузоч»ое устройство.

Цель изобретения — интенсифицировать процесс промывки.

Достигается это тем, что фильтрующий элемент выполнен с вибратором и установлен в нижней части башни между мешалками и разгрузочным устройством.

На фиг. 1 изображена отбельная башня со встроенной промывкой и верхней подачей массы; на фиг. 2 — отбельная башня с поглотительной колонкой.

Башня состоит из корпуса 1 (вертикального цилиндрического контейнера), распределительного кольца с соплами 2 (зона разбавления), мешалок 8 лопастного типа (зона перемешивания), фильтрующего элемента 4 (зона фильтрации), разгрузочного устройства 5, поглотительной колонки б. Привод фильтрующего элемента осуществлен от вибратора 7.

Работает башня следующим образом.

Целлюлозная масса поступает в патрублк в верхнем днище и движется вниз. В зоне разбавления масса доводится до необходимой

5 концентрации и интенсивно перемешивается мешалками. Разбавленная и перемешанная с промывочной водой масса поступает в фпльтрующпй элемент 4. (Фильтрующпй элемент может быть выполнен в виде сит) .

10 Фильтрация происходит под гидростатическим давлением. Фильтрующпй элемент приводится в движение от вибродвигателей для очистки сит и увеличения его фильтрующей способности. Масса доводится до 12 — 14о/с-ной

15 концентрации и при помощи устройства 5 выводится в разгрузочный патрубок 8.

20 Отбельная башня со встроенной промывкой массы, включающая корпус, сопла, мешалки, фильтрующий элемент и разгрузочное устройство, отличающаяся тем, что, с целью интенсификации процесса промывки, фильтрующий

25 элемент выполнен с вибратором и установлен в нижней части башни между мешалками и разгрузочным устройством.

1Ь" ":

1-- -, т фильп роуиа

Ъж/

-М-" а@и;, жгли

8хоабт

Х
