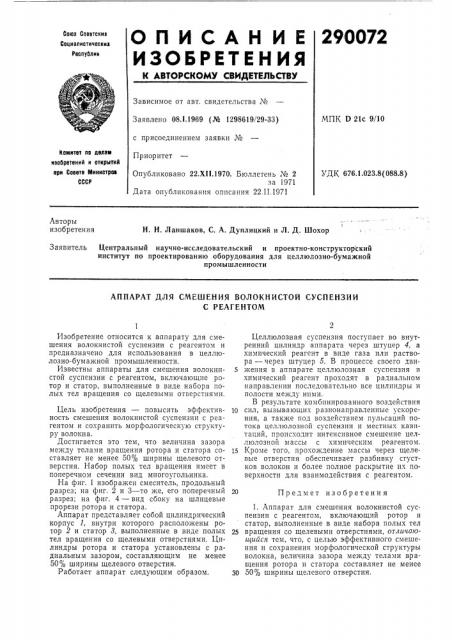

О П И С А Н И Е 290072

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Соввтскив

Социалистическил

Республик

Зависимое от авт. свидетельства №

МПК D 21с 9/10

Заявлено 08.1.1969 (№ 1298619/29-33) с присоединением заявки №

Приоритет йомитет по делаев изобретений и открытиА ори Совете Министров

СССР

УДК 676.1.023.8(088.8) Опубликовано 22.Х11.1970. Бюллетень № 2 за 1971

Дата опубликования описания 22.II.1971

Авторы изобретения

Н. Н. Ланшаков, С. А. Дуплицкий и Л. Д. Шохор

Заявитель Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности

АППАРАТ ДЛЯ СМЕШЕНИЯ ВОЛОКНИСТОЙ СУСПЕНЗИИ

С РЕАГЕНТОМ

20 Предмет изобретения

Изобретение относится к аппарату для смешения волокнистой суспензии с реагентом и предназначено для использования в целлюлозно-бумажной промышленности.

Известны аппараты для смешения волокнистой суспензии с реагентом, включающие ротор и статор, выполненные в виде набора полых тел вращения со щелевыми отверстиями.

Цель изобретения — повысить эффективность смешения волокнистой суспензии с реагентом и сохранить морфологическую структуру волокна.

Достигается это тем, что величина зазора между телами вращения ротора и статора составляет не менее 50% ширины щелевого отверстия. Набор полых тел вращения имеет в поперечном сечении вид многоугольника.

На фиг. 1 изображен смеситель, продольный разрез; на фиг. 2 и 3 — то же, его поперечный разрез; на фиг. 4 — вид сбоку на шлицевые прорези ротора и статора.

Аппарат представляет собой цилиндрический корпус 1, внутри которого расположены ротор 2 и статор 8, выполненные в виде полых тел вращения со щелевыми отверстиями. Цилиндры ротора и статора установлены с радиальным зазором, составляющим не менее

50% ширины щелевого отверстия.

Работает аппарат следующим образом, Целлюлозная суспензия поступает во внутренний цилиндр аппарата через штуцер 4, а химический реагент в виде газа или раствора — через штуцер 5. В процессе своего дви5 жения в аппарате целлюлозная суспензия и химический реагент проходят в радиальном направлении последовательно все цилиндры и полости между ними.

В результате комбинированного воздействия

10 сил, вызывающих разнонаправленные ускорения, а также под воздействием пульсаций потока целлюлозной суспензии и местных кавитаций, происходит интенсивное смешение целлюлозной массы с химическим реагентом.

15 Кроме того, прохождение массы через щелевые отверстия обеспечивает разбивку сгустков волокон и более полное раскрытие их поверхности для взаимодействия с реагентом.

1. Аппарат для смешения волокнистой суспензии с реагентом, включающий ротор и статор, выполненные в виде набора полых тел

25 вращения со щелевыми отверстиями, отличиюи1ийся тем, что, с целью эффективного смешения и сохранения морфологической структуры волокна, величина зазора между телами вращения ротора и статора составляет не менее

30 50% ширины щелевого отверстия.

290072

Составитель Н. А. Цветкова

Редактор Э. Н. Шибаева Техред 3. Н. Тараненко Корректоры: А. П. Васильева и О. М. Ковалева

Изд. № 78 Заказ 163/8 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

2. Аппарат по п. 1, отличающийся тем, что набор полых тел вращения со щелевыми отверстиями имеет в поперечном сечении вид многоугольника.
