Лопастной насос
Иллюстрации
Реферат

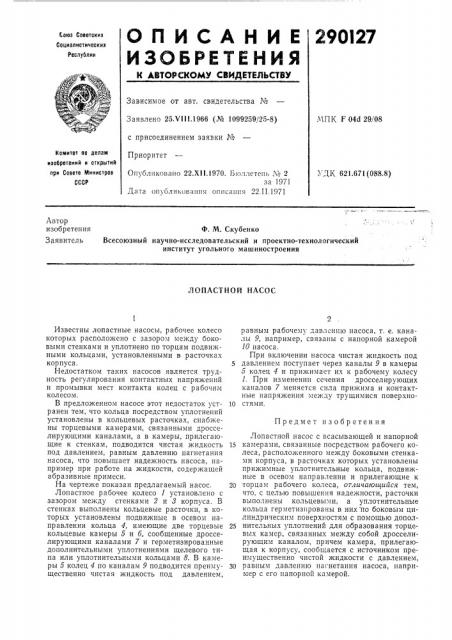

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
290127
Goes Соеетскин
Социалистичеснин
Реслублин
Зависимое от авт. свидетельства №
МПК F 04д 29/08
Заявлено 25.7111.1966 (М 1099259125-8) с присоединением заявки гт"
Приоритет
Комитет оо делам изобретений и открытий лри Совете Министров
СССР
Опубликовано 22.Х11.1970. Ьюллетень ¹ 2 за 1971
Дата опубликов-шпя описания 22.11.1971
УДК 621.671(088,8) Автор изобретения
Заявитель
Ф. М. Скубенко
Всесоюзный научно-исследовательский и проектно-технологический институт угольного машиностроения
ЛОПАСТНОЙ НАСОС
Предмет изобретения
Известны лопастные насосы, рабочее колесо которых расположено с зазором между боковыми стенками и уплотнено по торцам подвижными кольцами, установленными в расточках корпуса.
Недостатком таких насосов является трудность регулирования контактных напряжений и промывки мест контакта колец с рабочим колесом.
В предложенном насосе этот недостаток устранен тем, что кольца посредством уплотнений установлены в кольцевых расточках, снабжены торцевыми камерами, связанными дросселирующими каналами, а в камеры, прилегающие к стенкам, подводится чистая жидкость под давлением, равным давлению нагнетания насоса, что повышает надежность насоса, например при работе на жидкости, содержащей абразивные примеси.
На чертеже показан предлагаемый насос.
Лопастное рабочее колесо 1 установлено с зазором между стенками 2 и 8 корпуса. В стенках выполнены кольцевые расточки, в которых установлены подвижные в осевом направлении кольца 4, имеющие две торцевые кольцевые камеры 5 и б, сообщенные дросселирующими каналами 7 и герметизированные дополнительными уплотнениями щелевого типа или уплотнительными кольцами 8. В камеры 5 колец 4 по каналам 9 подводится преимущественно чистая жидкость под давлением, равным рабочему давлсншо насоса, т. е. каналы 9, например, связаны с напорной камерой
10 насоса.
При включении насоса чистая жидкость под давлением поступает через каналы 9 в камеры
5 колец 4 и прижимает их к рабочему колесу
1. При изменении сечения дросселирующих каналов 7 меняется сила прижима и контактные напрях ения между трущимися поверхно1р стя ми.
Лопастной насос с всасывающей и напорной
ls камерами, связанные посредством рабочего колеса, расположенного между боковыми стенками корпуса, в расточках которых установлены прижимные уплотнительные кольца, подвижные в осевом направлении и прилегающие к
2р торцам рабочего колеса, отличающийся тем, что, с целью повышения надежности, расточки выполнены кольцевыми, а уплотнительные кольца герметизированы в них по боковым цилиндрическим поверхностям с помощью допол25 нительных уплотнений для образования торцевых камер, связанных между собой дросселирующим каналом, причем камера, прилегающая к корпусу, сообщается с источником преимущественно чистой жидкости с давлением, рр равным давлению нагнетания насоса, например с его напорной камерой.
Составитель Л. Бритвин
Редактор Л. М. Новожилова Тскрсд Л. Я. Левина
Корректоры: А. Николаева и Л. Корогод
Изд. № 106 Заказ 181/1о Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
