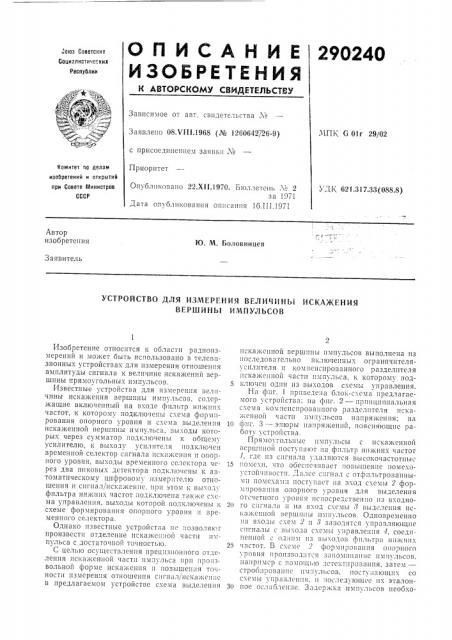

29О240, сюз Советских

Сацизлистикеских

Республик,, вас+ =- "., " ®ф >!фЯ 1". ;-

Зависиз!ое от авт, свидетельства ¹

ЧПК G OI г 29/02

Заявлено 08Х!!!.1968 (¹ 1260642, 26-9) с присоединением заявки №

Приоритет

Номнтет по делать изобретений и открытий при Совете Министров

СССР

Опубликовано 22.Xll.1970. В!оллетсиь ¹ 2 за 1971

Дата опубликования описания IG, II I.1971

УДК 621.317.33(088.8) Автор изобретения

-сЮ. М. Боловинцев

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВЕЛИЧИНЫ ИСКАЖЕНИЯ

ВЕРШИНЫ ИМГ!УЛЬСОВ

Изобретение относится к области радиоизмерений и может быть использовано в телевизионных устрОистВах для измерения отношеш1я амплитуды сигнала к величине искажений! вершины прямоугольных импульсов.

Известные устройства для измерения величины искахкеиия вершины импульсов, содержащие включенный на входе фильтр нижних частот, к которому подключены схе»а формирования опорного уровня и схема выделения искаженной вершины импульса, выходы которых через сумматор подключены к оощему усилителю, к выходу усилителя подключен временной селектор сигнала искажения и опорного уровня, выходы временного селектора через два пиковых детектора подключ III>I к автоматическому цифровому измерителю отношения и сигна1/искахкснис, при этом и выходу ф!!ЛЬТР2 ИИ?КПИХ с!2СТОТ ПОДКЛIОЧЕП2 ТВКжЕ СХСма управления, выходы которой подключены и схеме формирования опорного уровня и Временного селектора.

Однако известные устройстг,а ие I!033oляюг произвести отделение искажс!ной части и»вЂ” пульса с достаточной точностью.

С целью осуществления прецизионного отделения искаженной части импульса ири произвольной фор ме искажения и позы шеи;1я точEIOCT1I ИЗМЕРЕНИЯ ОТНОШЕНИЯ СИГИЗЛсСИСКажЕПИС в предлагаемом устройстве схема выделения и с к а ж с и и 0 и Г е р ш и и ьl и х! и ул ь с 0 В В ы и 0 л и е н 2 и 3 последовательно включенных огранпчителя силитепя и коз!1тспсированного разделителя искаженной ч2сти Ilhli!% ;!»c3, к которов!>

5 ключси один из выходов схемы управления.

На фиг. 1 приведе:!а блок-схема предлагаемого устройства; иа фиг. 2 — пр!шциииальная схема компенсированного разделителя искаженной части импульсов напряжения; иа

10 фиг. 3 — эпюры иапряжешш, поясняющие работу устройства.

Прямоугольные импульсы с искаженной вершиной поступ lloT !а фильтр нижних частот

1, где из сигнала удаля!Отся высокочастотш>!с

15 помехи, что обеспечивает повышение помехот CTOII 111ВОCТИ, Д12ЛСС C:1ГН;l,> С ÎТф! I,ПI>TРÎВаппыми помсхахш поступает иа вход схемы 2 форм!!роваиия опорного уровня для выделения отсчетного уровня исиосредствеиио из входно20 го сигпа 211 и иа вход схемы 8 выделения искаженной вершины,импульсов. Одновременно иа входы схем 2 и > 3330,1EITcÿ управляющие сигналы с выхода схсмы управления с, соедиEIcIIII011 с ОД:!Пх! 113 Вы. 0;10В филь ГР3 ыи хин их

25 частот. В схе»е 2 формирования опорного > P0BIIEE ППОПЗВОДИТС11 311похlпиаиИС И. 1П».">ЬСОВ, пап 1!Имер с И0>10!И»10 детектирования, 3 ITc Il стробированис и»:IK;Ihcoll, посту.!3IQIEEIIx со схемы управicIIIIEI, и:1оследующес их эталон30 иое ослаблен:!е. Задержка импульсов иеобхо290240 дима для обеспечения возможности суммирования задержанного сигнала отсчстпого уровня с выхода схемы 2 формирования опорного уровня и собственно искаженной части входных импульсов с выхода схемы 8 выделения искаженной вершины импульсов в сумматоре 5 и последующего усиления суммы сигналов в усилителе б. Эталонное ослабление позволяет выравнить динамические диапазоны oIIopkIoi сигнала и сигнала искажения, чтобы избежать ограничения суммарного сигнала «усилителе.

Применение общего усилительного тр акта исключает влияние нестабильности усиления усилителя на результат измерения, а также повышает чувствительность предлагаемого устройства.

Выделение искаженной вершины импульсов (собственно .искажеш|я) происходит следующим образом.

Сигнал с выхода фильтра нижних частот поступает на вход ограничителя-усилителя 7, в последнем производится предварительное ограничение сигнала, при котором отсекается часть сигнала, не несущая информации о величине искажения вершины, затем усиление ограниченного сигнала, при этом обсспечиваются увеличение эффективной величины перекоса,импульсов, сокращение динамического диапазона сигнала, а также повышение точности измерений. Далее сигнал поступает на компенсированный разделитель искаженной части импульсов 8, на который одновременно заводятся импульсы с выхода схемы управления 4, совпадающие по времени с вхход ымн импульсами (если требуется исключить «лпяние переходных процессов от фронтов входных импульсов на результат измерения, управляющие импульсы должны быть Iio времени расположены «внутри» входного сшнала). Во время действия управляющи:с импульсов напряжение на выходе повторяет форму входного сигнала. В момент прекращения дейст«1я управляющих импульсов на выходе компенсированного разделителя искаженной части импульсов напряжение, предшествующее моменту запирания, запоминается до появления следующего входного импульса. Таким образом на выходе компенсированного разделителя искаженной части импульсов формируется пульсирующее напряжение, представляющее собой искаженную часть вершины входных импульсов.

После усилителя суммарный сигнал поступает на управляемый импульсами с выхода схемы управления 4 временной селектор 9, производящий разделение опорного сигнала и сигнала искажения IIQ двум каналам для ilo5

55 дачи Iix па пиковый детектор 1О опорного уpo«ii» и пиковый детектор 11 сигнала искажения. Затем полученные напряжения подаются iia автоматический цифровой измеритель 12 отношения сигнал искаяссние.

С выхода низкоомной цепи 18 сигнал поступает на компенсированный ключ 14, выlIo;IIILIIïbIé на транзисторах 15 и 16, отпираемый импульсами с трансформатора 17. RC-цепочка 18 предназначена для создания запирающего напряжения в отсутствие действия управляющих импульсов. Ключ 14 и конденсатор 19 представляют собой управляемый пиковый детектор 20 на выходе которого выделяется искаженная часть импульсов. Затем сигнал детектируется с помощью детектора, в котором одновременно с помощью диода 21 производится привязка уровня по м,шимуму сигнала.

Входной сигнал 22 ограничивается и усиливается (спгнал 28). С помощью управляющих пмпу I«co« 24 на выходе компенсированного разделителя иска кенной части импульсов выделяется сигнал искажения 25. Одновременно запомнпается «ход«ой сигнал (эпюра 26), стробируется в интервал времени t I—, 1 импульсами 27, и полученные импульсы отсчетного уровня 28 складываются с сигналом искажения (эшора 29) и далее обрабатываются.

Предм ет изобретения

Устройство для измерения величины искажения вершины импульсов, содержащее включенный на входе фильтр нижни. ; частот, к которому подключены схема формирования oiiopkioro уро«пя и схема выделения искаженной вершины импульсов, выходы которых через сумматор подключены к общему усилителю, к выходу усилителя подключен временной селектор сигнала искa>Iceii»sI и опорного уровня, выходы временного селектора через два пиковых детектора подключены к автоматическому цифровому измерителю отношения сигнал/искажение; при этом к выходу фильтра нижних частот подключена также схема управления, выходы которой подключены к схеме формирования опорного уровня и временного селектора, отличающееся тем, что, с целью осуществления прецизионного отделения искаженной части импульсов при произвольной форме искажения и повышения точности измерения отношения сигнал иска>1сение, схема выделения искаженной вершины импульсов состоит нз последовательно включенных ограничителя-усилителя и компенсированного разделителя искаженной части импульса, к которому подключен один пз выходов схемы управления.

2Б Риг .7
