Реферат

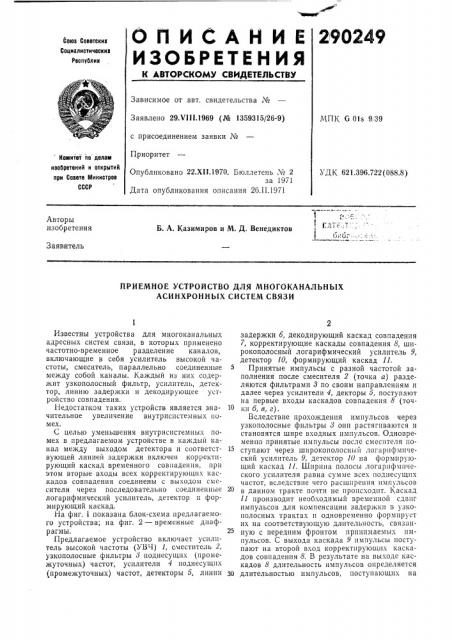

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 90249

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.У!11.1969 (А" 1359315/26-9) с присоединением заявки №

Приоритет

МПК G 01s 9. 39 йомитет йо делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.Х11.1970. Бюллетень ¹ 2 за 1971

Дата опубликования описания 26.11.1971

УДК 621.396.722(088.8) Авторы изобретения

Б. А. Казимиров и М. Д. Венедиктов

Заявитель

ПРИЕМНОЕ УСТРОЙСТВО ДЛЯ МНОГОКАНАЛЪНЫХ

АСИНХРОННЫХ СИСТЕМ СВЯЗИ

Известны устройства для многоканальных адресных систем связи, в которых применено частотно-временное разделение каналов, включающие в себя усилитель высокой частоты, смеситель, параллельно соединенные между собой каналы. Каждый из них содержит узкополосный фильтр, усилитель, детектор, линию задержки и декодирующее устройство совпадения.

Недостапком таких устройств является значительное увеличение внутрисистемных помех.

С целью уменьшения внутрисистемных помех в предлагаемом устройстве в каждый канал между выходом детектора и соответствующей линией задержки включен корректирующий каскад временного совпадения, прн этом вторые входы всех корректирующих каскадов совпадения соединены с выходом смесителя через последовательно соединенные логарифмический усилитель, детектор и формирующий каскад.

На фиг. 1 показана блок-схема предлагаемого устройства; на фиг. 2 — временные диафрагмы.

Предлагаемое устройство включает усилитель высокой частоты (УВЧ) 1, сместитель 2, узкополосные фильтры 8 поднесущих (промежуточных) частот, усилители 4 поднесущпх (промежуточных) частот, детекторы 5, линии задержки б, декодирующий каскад совпадения

7, корректирующие каскады совпадения 8, широкополосный логарифмический усилитель 9, детектор 10, формирующий каскад 11.

Принятые импульсы с разной частотой заполнения после смесителя 2 (точка а) разделяются фильтрами 8 по своим направлениям и далее через усилители 4, декторы б, поступают на первые входы каскадов совпадения 8 (точки б, в, г).

Вследствие прохождения импульсов через узкополосные фильтры 8 они растягиваются и становятся шире входных импульсов. Одновременно принятые импульсы после смесителя поступают через широкополосный логарифмический усилитель 9, детектор 10 на формирующий каскад 11. Ширина полосы логарифмического усилителя равна сумме всех поднесущпх частот, вследствие чего расширения импульсов в данном тракте почти не происходит. Каскад

11 производит необходимьш временной сдвиг импульсов для компенсации задержки в узкополосных трактах и одновременно формирует их»а соответствующую длительность, связанную с передним фронтом принимаемых импульсов. С выхода каскада 9 импульсы поступают на второй вход корректирующих каскадов совпадения 8. В результате на выходе каскадов 8 длительность импульсов определяется

30 длительностью импульсов, поступающих на

290249 второй вход от формирующего каскада. Следовательно, на декодирующий каскад 7 поступают импульсы уже, чем если бы не было дополнительного устройства в схеме.

Предмет изобретения

Приемное устройство для многоканальных асинхронных систем связи с частотно-временным разделением каналов, содержащее усилитель высокой частоты, смеситель, выход которого подключается к декодирующему каскаду совпадения через несколько каналов обработки сигнала, каждый из которых включает в себя последовательно соединенные узкополосный фильтр, усилитель поднесущей, детектор и линии задержки, отлича ощееся тем, что, с

5 целью уменьшения внутрисистемных помех, в каждый канал между выходом детектора и соответствующей линией задержки включен корректирующий каскад временного совпадения, при этом вторые входы всех корректирую10 щих каскадов совпадения соединены с выходом смесителя через последовательно соединенные логарифмический усилитель, детектор и формирующий каскад.

290249

Фиг 2
