Счетчик на лампах с холодным катодом (патент 290298)
Счетчик на лампах с холодным катодом (патент 290298)
Показать все

Реферат



290298

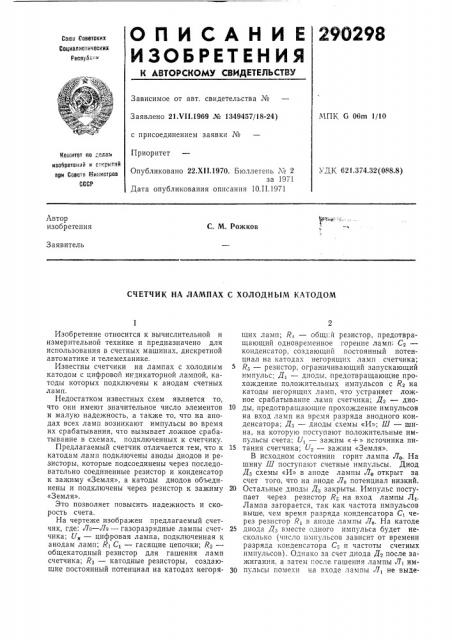

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлистических

Роспял-:>

Зависимое от авт. свидетельства №

МПК G 06m 1/10

Заявлено 21.VII.1969 № 1349457/18-24) с присоединением заявки №

Приоритет

Комитет по делзь изооретеиий и от<.рытий при Совете Нииистров

СССР

УДК 621.374.32(088.8) Опубликовано 22.XII 1970. Бюллетень № 2 за 1971

Дата опубликования описания 10.II.1971

Автор изобретения

С. М. Рожков

Заявитель

СЧЕТЧИК НА ЛАМПАХ С ХОЛОДНЫМ КАТОДОМ

Изобретение относится к вычислительной и измерительной технике и предназначено для использования в счетных машинах, дискретной автоматике и телемеханике.

Известны счетчики на лампах с холодным катодом с цифровой индикаторной лампой, катоды которых подключены к анодам счетных ламп.

Недостатком известных схем является то, что они имеют значительное число элементов 10 и малую надежность, а также то, что на анодах всех ламп возникают импульсы во время их срабатывания, что вызывает ложное срабатывание в схемах, подключенных к счетчику.

Предлагаемый счетчик отличается тем, что к 15 катодам ламп подключены аноды диодов и резисторы, которые подсоединены через последовательно соединенные резистор и конденсатор к зажиму «Земля», а катоды диодов объединены и подключены через резистор к зажиму 20

«Земля».

Это позволяет повысить надежность и скорость счета.

На чертеже изображен предлагаемый счетчик, где: Лю — Ло — газоразрядные лампы счет- 25 чика; U„— цифровая лампа, подключенная к анодам ламп; Ri С, — гасящие цепочки; Rz— общекатодный резистор для гашения ламп счетчика; Рз — катодные резисторы, создающие постоянный потенциал на катодах негоря- 30 щих ламп; R.> — общин резистор, предотвращающий одновременное горение ламп; Сов конденсатор, создающий постоянный потенциал на катодах негорящих ламп счетчика;

Яо- — резистор, ограничивающий запускающий импульс; Д, — диоды. предотвращающие прохождение положительных импульсов с Яо на катоды негорящих ламп, что устраняет ложное срабатывание ламп счетчика; До — диоды, предотвращающие прохождение импульсов на вход ламп на время разряда анодного конденсатора; Дз — диоды схемы «И»; Ш вЂ” шина, на которую поступают положительные импульсы счета; U> — зажим «+» источника питания счетчика; U — зажим «Земля».

В исходном состоянии горит лампа Ло. На шину Ш поступают счетные импульсы. Диод

Дз схемы «И» в аноде лампы Лс открыт за счет того, что на аноде Ло потенциал низкий.

Остальные диоды Дз закрыты. Импульс поступает через резистор R,- на вход лампы Лт.

Лампа загорается, так как частота импульсов выше, чем время разряда конденсатора С через резистор R, в аноде лампы Лс. На катоде диода Дз вместе одного импульса будет несколько (число импульсов зависит от времени разряда конденсатора С. и частоты счетных импульсов). Однако за счет диода Д2 после зажигания, а затем госле гашения лампы Л импульсы помехи на входе лампы Лт не выде290298

Предмет изобретения

Составитель Б. Ф. Ромашкин

Редактор Б. С. Нанкина Техред Т. П. Курилко Корректор Т. А. Джам викулова

Изд. 71 Заказ !2476 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, QK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ляются, так как в то время, пока не произойдет разряд анодного конденсатора лампы Ль диод Д открыт. Резистор R:. и диод Д2 увеличивают скорость счета.

Во время срабатывания лампы Л за счет заряда конденсатора С, (в катоде лампы Л1) на резисторе Rq образуется положительный импульс, который через обратное сопротивление диода Д1 не поступает на катоды остальных ламп, так как сопротивление резистора R;., плюс сопротивление резистора R значительно меньше, чем обратное сопротивление диода

Дь В то же время посредством резистора R3 на катодах негорящих ламп поддерживается постоянный потенциал. Постоянство потенциала обеспечивается также конденсатором С .

Резистор R так же, как и резистор R, обеспечивает гашение ламп; при отсутствии резистора % могут загораться две или более ламп одновременно.

Если бы в катодах ламп Лз — Лз был только один резистор Rq, то положительные импульсы, поступая на катоды всех ламп, вызывали бы сначала уменьшение тока подготовки в лампах, а затем его увеличение (по окончании импульса), что равносильно подаче положительного импульса на вход лампы, при этом после зажигания лампы Л1 и заряда конденсатора

С, может сработать любая другая лампа.

Счетчик на лампах с холодным катодом с цифровой индикаторной лампой, катоды которых подключены к анодам счетных ламп, от15 личающийся тем, что, с целью повышения надежности и скорости счета, к катодам ламп подключены аноды диодов и резисторы, которые подсоединены через последовательно соединенные резистор и конденсатор к зажиму

20 «Земля», а катоды диодов объединены и подключены через резистор к зажиму «Земля».
