29ОЗО7

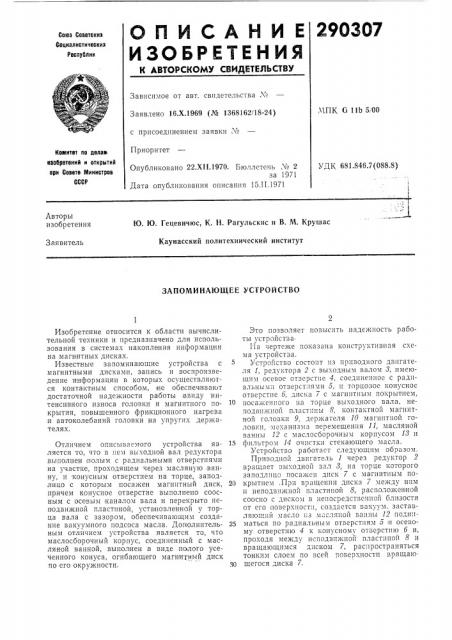

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублик

Зависимое от авт. свидетельства М

Заявлено 16.Х.1969 (¹ 1368162/18-24) с присоединением заявки №

Приоритет

МПК G 11Ь 5 00

Комитет по делан изобретений и открытий ори Совете Министров

СССР

УДК 681.846.7(088,8) Опубликовано 22.XI I.1970. Бюллетень № 2 за 1971

Дата опубликования описания 15.II.1971

Авторы изобретения

Ю. Ю. Гецевичюс, К. H. Рагульскис и В. M. Крушас

Каунасский политехнический институт

Заявитель

ЗАПОМИНАЮЩЕЕ УСГРОЙСТВО

Изобретение относится к области вычислительной техники и предназначено для использования в системах накопления информации на магнитных дисках.

Известные запоминающие устройства с магнитными дисками, запись и воспроизведение информации в которых осуществляются контактным способом, не обеспеч ива!От достаточной надежности работы ввиду интенсивного износа головки и магнитного по- 10 крытия, повышенного фрикционного нагрева

:и автоколебаний головки на упругих держателях.

Отличием описываемого устройства яв- 15 ляется то, что в нем выходной вал редуктора выполнен полым с радиальным и отверстиями на участке, проходящем через масляную ванну, и конусным отверстием на торце, заподлицо с которым посажен магнитный диск, 20 причем конусное отверстие выполнено соосным с осевым каналом вала и перекрыто неподвижной пластиной, уста!новленной у торца вала с зазором, обеспечивающим создание вакуумного подсоса масла. Догголнитель- 25 ным отличием устройства является то, что маслосборочный корпус, соединенный с масляной ванной, выполнен в виде полого усеченного конуса, огибающего магнитный диск по его окружности. 30

Это позволяет повысить надежность работы устройства

1-1я чертеже показана конструктивная схема устройстза.

Устройство состоит пз приводного двигателя 1, редуктора 2 с выходным валом 3, имеющим осевое отверстие 4, соединенное с радиальным:I отзерст;!ями б, и торцовое конуснос отверстие б, диска 7 с магнитным покрыт!иех!, посажен!!Ого IIB торце ВыходнОго Вяля, неподвижной пластины 8, контактной мапгитной головки 9, держателя 10 мапьитной головки, механизма перемещения 11, масляной ванны 12 с маслосборочным корпусом I8 и фильтром 14 очистки стекающего масла.

Устройство работаст следующим образом.

Приводной двигатель 1 через редуктор 2 вращает Выходной вял 8, на торце которого заподлпцо посажен диск 7 с магнитным покрытием .При вращении диска 7 между ним и неподвижной пластиной 8, расположенной

coockIo с диском в непосредственной близости от его поверхност;!, создается вакуум, заставляю!цт!Й х!Ясло 3 масляной Ванны 1- подниматься по радиальным отверстиям 5 и осевому отверстию 4 к конусному отверстию б и, проходя между неподвижно!! пластиной 8 и вращающимся диском 7, распространяться тонким слоем по всей погерхностп вращающегося диска 7.

Масло, прошедшее от центральной зоны вращающегося диска 7 до его периферии, собирается в маслосборочный корпус 13, в котором оно проходит очистку в ф ильтре 14.

Таким образом, контактная магнитная головка 9, закрепленная в держателе 10 и перемещаемая механизмом перемещения 11, работает на тонкой масляной пленке.

Предмет изобретения

1. Запоминающее устройство, содержащее

|приводной двигатель с редуктором, магнитный диск, укреплен ный .на редукторе, держатель с контактной магнитной головкой и механизм перемещения головки, масляную ванну и маслосборочный корпус, отличающееся тем, что, с целью повышения надежности работы устройства, выходной вал выполнен полым с радиальными отверстиями на участке, проходящем через масляную ванну, и конусным отверстим на торце, заподлицо с которым посажен магнитный диск, причем конуспое отверстие выполнено соосным с осевым каналом вала,и перекрыто неподвижной пластиной, установленной у торца вала с за10 зором, обеспечивающим создание вакуумного подсоса масла.

2. Устройство по п. 1, отличающееся тем, что маслосборочный корпус, соединенный с масляной ванной, .выполнен в виде усеченно15 го конуса, огибающего диск по его окружности
