Устройство для протягивания магнитной ленты (патент 290314)
Устройство для протягивания магнитной ленты (патент 290314)
Показать все

Реферат

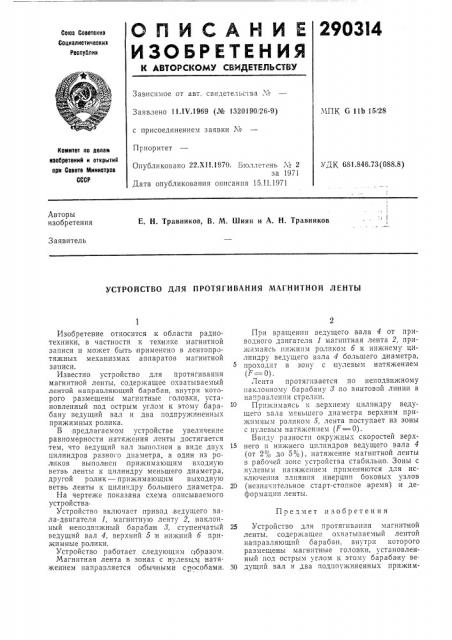

О П И С А Н И Е 2903I4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 11 IV.1969 (№ 1320!90(26-9) .ЧПК G lib 15!28 с присоединением заявки ¹

Приоритет

Комитет оо делам иаобретеиий к открытий ори Совете Мииистров

СССР

Опубликовано 22.Х11.1970. Бюллетень М 2 за 1971

Дата опубликования описания 15.II.1971

УДК 681.846.73(088.8) Авторы изобретения

Е. Н. Травников, В. М. Шиян и А. Н. Травников

Заявитель

УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНИЯ МАГНИТНОЙ ЛЕНТЫ

Предмет изобретения

Изобретение относится к области радиотехники, в частности к тех нике магнитной записи и может быть применено в лентопротяжных механизмах аппаратов магнитной записи.

Известно устройство для протягивания магнитной ленты, содержащее охватываемый лентой направляющий барабан, внутри которого размещены магнитные головки, установленный под острым углом к этому барабану ведущий вал и два подпружиненных прижимных ролика.

B предлагаемом устройстве увеличение равномерности, натяжения ленты достигается тем, что ведущий вал зыполнен в виде двух цилиндров разного диаметра, а один из ролликов выполнен прижимающим входную ветвь ленты к цилиндру меньшего диаметра, другой ролик — прижимающим выходную ветвь ленты к цилиндру большего диаметра.

На чертеже показана схема описываемого уст р ой ств а.

Устройство включает привод ведущего вала-двигателя 1, магнитную ленту 2, наклонный неподвижный барабан 3, ступенчатый ведущий вал 4, верхний 5 и нижний б прижимные ролики.

Устройство работает следующим образом.

Магнитная лента в зонах с нулевы.м1 натяжением направляется обычными способами.

При вращении ведущего вала 4 от приводного дзигателя 1 магнитная лента 2, прижимаясь нижним роликом б к нижнему цилиндру ведущего вала 4 большего диаметра, проходит в зону с пулевым натяжением (F Î).

Лента протягивается по неподвижному наклонному барабану 8 по винтовой линии в направлении стрелки.

1О Прижимаясь к верхнему цилиндру веду щего вала меньшего диаметра верхним прижимным роликом 5, лента поступает из зоны с нулевым натяжением (F =0).

Ввиду разности окружных скоростей верх-!

5 него и нижнего ци.тиндров ведущего вала 4 (от 2% до 5 0), натяжение магнитной ленты в рабочей зоне устройства стабильно. Зоны с нулевым натяжением применяются для исключения влияния инерции боковых узлов

20 (незначительное старт-стопное время),и деформации ленты.

25 Устройство для протягпвапия магнитной ленты, содержащее охватываемый лентой направляющий барабан, внутри которого размещены магнитные головки, установленный под острым углом к этому барабану ве3Q дущий вал и два подппужиненных прижим290314

Составитель М. Степанов

Редактор В. П, Новоселова Тскред Т. 1Т. Курилко Корректор Т. А. Джамаикулова

Изд. ¹ 73 Заказ 177/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4/5

Типография, пр. Сапунов,т, ? ных ролика, отлича ощееся тем, что, с целью увеличения равномерности натяжения ленты, ведущий вал выполнен в виде двух цилиндров разного диаметра, а один из упомянутых роликов выполнен прижимающим входную ветвь ленты к цилиндру меньшего диаметра, другой — прижимающим выходную ветвь ленты к цилиндру большего диаметра.
