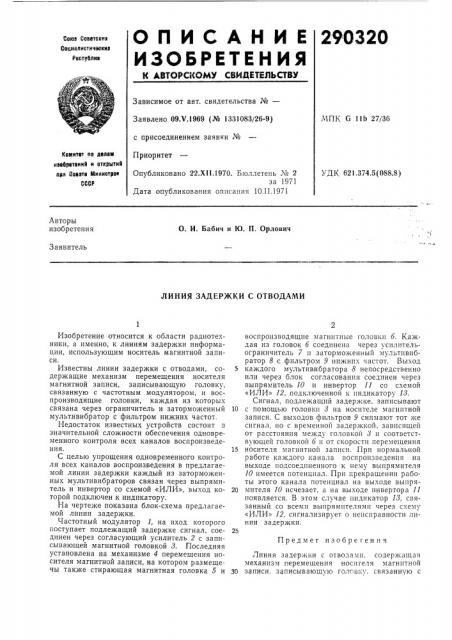

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

290320

Сове Советскиь

Социалистические

Республик

Зависимое от авт, свидетельства №вЂ”

Заявлено 09Х.1969 (№ 1331083/26-9) с присоединением заявки №

Приоритет

МПК G 11Ь 27/36 йсмитет по делам иееоретеиий и открытий прп Совете й1ииистрос

СССР

УДК 621.374,5(088.8) Опубликовано 22.Xll.1970. Бюллетень № 2 за 1971

Дата опубликования описания 10.11.1971

Авторы изобретения

О. И. Бабич и Ю. П. Орлович

Заявитель

ЛИНИЯ ЗАДЕРЖКИ С ОТВОДАМИ

Изобретение относится к области радиотехники, а именно, к линиям задержки информации, использующим носитель магнитной записи.

Известны линии задержки с отводами, содержащие механизм перемещения носителя магнитной записи, записывающую головку, связанную с частотным модулятором, и воспроизводящие головки, каждая из которых связана через ограничитель и заторможенный мультивибратор с фильтром нижних частот.

Недостаток известных устройств состоит в значительной сложности обеспечения одновременного контроля всех каналов воспроизведения.

С целью упрощения одновременного контроля всех каналов воспроизведения в предлагаемой линии задержки каждый из заторможенных мультивибраторов связан через выпрямитель и инвертор со схемой «ИЛИ», выход которой подключен к индикатору.

На чертеже показана блок-схема предлагаемой линии задержки.

Частотный модулятор 1, на вход которого поступает подлежащий задержке сигнал, соединен через согласующий усилитель 2 с записывающей магнитной головкой 3. Последняя установлена на механизме 4 перемещения носителя магнитной записи, на котором размешечы также стирающая магнитная головка 5 и воспроизводящие магнитные головки б. Каждая из головок б соединена через усилительограничитель 7 и заторможенный мультпвибратор 8 с фильтром 9 нижних частот. Выход

5 каждого мультивибратора 8 непосредственно или через блок согласования соединен через выпрямитель 10 и инвертор 11 со схемой

«ИЛИ» 12, подключенной к индикатору 13.

Сигнал, подлежащий задержке, записывают

10 с помощью головки 8 на носителе магнитной записи. С выходов фильтров 9 снимают тот же сигнал, но с временной задер>кко|ц зависящей от расстояния между головкой 8 и соответствующей головкой б и от скорости перемещения

15 носителя магнитной записи. При нормальной работе каждого канала воспроизведения на выходе подсоединенного к нему выпрямителя

10 имеется потенциал. При прекращении работы этого канала потенциал на выходе выпря20 мителя 10 исчезает, а на выходе инвертора 11 появляется. В этом случае индикатор 18, связанный со всеми выпрямителями через схему

«ИЛИ» 12, сигнализирует о неисправности линии задержки.

Предмет изобретения

Линия задержки с отводамп, содержащая механизм перемещения носителя магнитной

30 записи, записывающую голгвку, связанную с

290320

Составитель Г. Ромашов

Редактор В. П. Новоселова Техред T. П. Курилко Корректор О. С. Зайцева

Изд. 7! Заказ 124/!3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, 5К-35, Раушская паб., д. 4/5

Типографии, пр. Сапунова, 2 частотным модулятором, стирающую головку и ряд воспроизводящих головок, каждая из которых связана через ограничитель и заторможенный мультивибратор с фильтром нижних частот, отлича ощаяся тем, ITo. с целью упрощения одновременного контроля всех каналов воспроизведения, каждый из заторможенных мультивибраторов связан через выпрямитель и инвертор со схемой «ИЛИ», вы5 ход которой подключен к индикатору.
