Реферат



290326

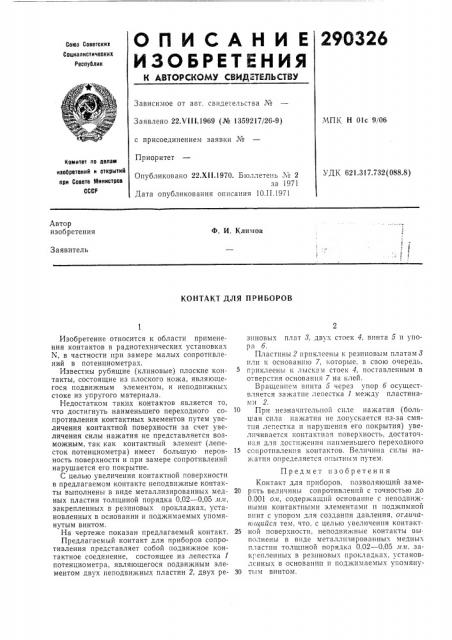

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22Л 11!.1969 (№ 1359217/26-9) МПК Н Olc 9/06 с присоединением заявки №

Приоритет

Комитет по лолам ивобретеиий и открытий при Совете Министров

СССР

УДК 621.317.732(088.8) Опубликовано 22.Xll.1970. Бюллетень № 2 за 1971

Дата опубликования описания 10.II.1971

Автор изобретения

Ф. И. Климов

Заявитель

КОНТАКТ ДЛЯ ПРИБОРОВ

Изобретение относится к области применения контактов в радиотехнических установках

N, в частности при замере малых сопротивлений в потенциометрах.

Известны рубящие (клиновые) плоские контакты, состоящие из плоского ножа, являющегося подвижным элементом, и неподвижных стоке из упругого материала.

Недостатком таких контактов является то, что достигнуть наименьшего переходного сопротивления контактных элементов путем увеличения контактной поверхности за счет увеличения силы нажатия не представляется возможным, так как контактный элемент (лепесток потенциометра) имеет большую неровность поверхности и при замере сопротивлений нарушается его покрытие.

С целью увеличения контактной поверхности в предлагаемом контакте неподвижные контакты выполнены в виде металлизированных медных пластин толщиной порядка 0,02 — 0,05 лтл, закрепленных в резиновых прокладках, установленных в основании и поджимаемых упомянутым винтом.

На чертеже показан предлагаемый контакт.

Предлагаемый контакт для приборов сопротивления представляет собой подвижное контактное соединение, состоящее из лепестка 1 потенциометра, являющегося подвижным элементом двух неподвижных пластин 2, двух резпповых плат 8, дву.; стоек 4, винта 5 и упора б.

Пластины 2 приклеены к резиновым платам 3 или к основанию 7, которые, в свою очередь, приклеены к лыскам стоек 4, поставленным в отверстия основания 7 на клей.

Вращением винта 5 через упор б осуществляется зажатпе лепестка 1 между пластинами 2.

10 При незначительной силе нажатия (большая сила нажатия не допускается из-за смятпя лепестка и нарушения его покрытия) увеличивается контактнач поверхность, достаточная для достижения наименьшего переходного

15 сопротивления контактов. Величина силы нажатия определяется опытным путем.

Предмет изобретения

Контакт для приборов, позволяющий заме20 рять величины сопротивлений с точностью до

0,001 о и, содержащий основание с неподвижными контактными элементами и поджимной винт с упором для создания давления, отличиюи ийся тем, что, с целью увеличения контакт25 ной поверхности, неподвижные контакты вы. полнены в виде металлизированных медных пластин толщиной порядка 0,02 — 0,05 ля. закрепленных в резиновых прокладках, установленных в основании и поджимаемых упомяну30 ть! м винтом.

290326

Составитель Н. Степанов

Редактор В. П. Новоселова Техред Т. П. Курилко Корректор А. П. Васильева

Изд, 71 Заказ 124;17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раугпгкая наб., д. 4, 5

Типография, пр. Сапунова, 2
