Переменный аттенюатор (патент 290354)
Переменный аттенюатор (патент 290354)
Показать все

Реферат

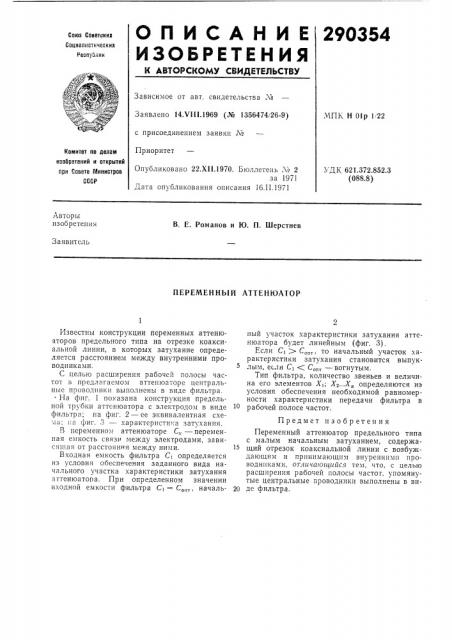

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

290354

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 14Х111.1969 (№ 1356474 26-9) МПК Н Olp 1 22 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете й1инистров

СССР

Опубликовано 22.Xll.1970. Бюллетень Л 2 за 1971

Дата опубликования описания 16.11.1971

УДЕ, 621.372.852.3 (088.8) Авторы изобретения

В. E. Романов и Ю. П. Шерстнев

Заявитель

ПЕРЕМЕННЫЙ ATTEHlOATOP

Предмет изобретения

Переменный аттенюатор предельного типа с малым начальным затуханием, содержащий отрезок коаксиальной линии с возбуждающим и принимающим внуренними проводниками, отличающийся тем. что, с целью расширения рабочей полосы частот, упомянутые центральные проводники выполнены в ви20 де фильтра.

Известны конструкции переменных аттенюаторов предельного типа на отрезке коаксиальной линии, в которых затухание определяется расстоянием между внутренними проводниками.

С целью расширения рабочей полосы частот в предлагаемом аттенюаторе центральные проводники выполнены в виде фильтра.

- На фиг. 1 показана конструкция предельной трубки аттенюатора с электродом в виде фильтра; на фиг. 2 — ее эквивалентная cxel3; па фиг. 3 — характеристг<а затухания.

В переменном аттенюаторе C„— переменная емкость связи между электродами, зависящая от расстояния между ними.

Входная емкость фильтра С1 определяется из условия обеспечения заданного вида начального участка характеристики затухания аттенюатопа. При определенном значении входной емкости фильтра С = С„„, начальный участок характеристики затухания аттенюатора будет линейным (фиг. 3).

Если C ) C,„,, то начальный участок характеристики затухания становится выпуклым, если C> (C,„, — вогнутым.

Тип фильтра, количество звеньев и величина его элементов Х|, .Хз...Х„определяются из условия обеспечения необходимой равномерности характеристики передачи фильтра в рабочей полосе частот.

290354 "2

©иг.2 ! мм

Фиг 3
