Сплав для коммутации термоэлементов

Иллюстрации

Сплав для коммутации термоэлементов (патент 290368)
Показать все

Реферат



— — ".:

3- -.;,,о :- о -;.,-, нйтpH,-Н 1

©иблиот

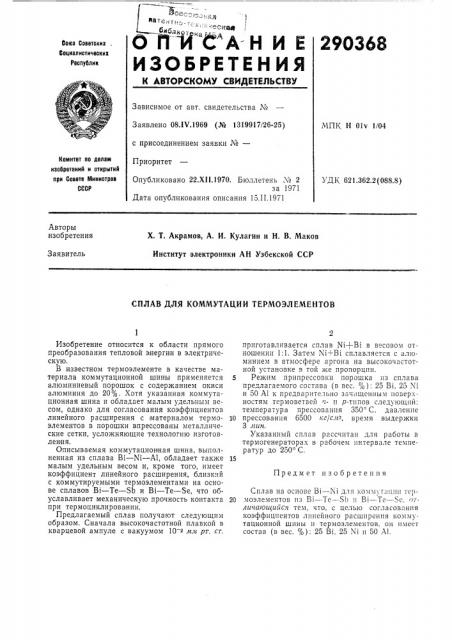

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

290368

Союз Советских

Социалистически»

Рвспублии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 08ЛЧ.1969 (№ 1319917/26-25) с присоединением заявки №вЂ”

Приоритет

МПК Н 01ч 1/04

Квинтет по делам изобретений и атнрытий при Совете Министров

СССР

Опубликовано 22.Х11.1970. Бюллетень М 2 за 1971

Дата опубликования описания 15.II.1971

УДК 621.362.2(088.8) Авторы изобретения

Х. Т. Акрамов, А. И. Кулагин и Н. В. Маков

Институт электроники АН Узбекской ССР

Заявитель

СПЛАВ ДЛЯ КОММУТАЦИИ ТЕРМОЭЛЕМЕНТОВ

Изобретение относится к области прямого преобразования тепловой энергии в электрическую.

В известном термоэлементе в качестве материала коммутационной шины применяется алюминиевый порошок с содержанием окиси алюминия до 20%. Хотя указанная коммутационная шина и обладает малым удельным весом, однако для согласования коэффициентов линейного расширения с материалом термоэлементов в порошки впрессованы металлические сетки, усложняющие технологию изготовления.

Описываемая коммутационная шина, выполненная из сплава Bi — % — Аl, обладает также малым удельным весом и, кроме того, имеет коэффициент линейного расширения, близкий с коммутируемыми термоэлементами на основе сплавов Bi — Те — Sb u Bi — Те — Se, что обуславливает механическую прочность контакта при термоциклировании.

Предлагаемый сплав получают следующим образом. Сначала высокочастотной плавкой в кварцевой ампуле с вакуумом 10 2 л,я рт. ст. приготавливается сплав i%i+Bi в весовом отношении 1:1. Затем М+В1 сплавляется с àлюминнем в атмосфере аргона на высокочастотной установке в той же пропорции.

5 Режим припрессовкн порошка пз сплава предлагаемого состава (в вес. ): 25 Bi. 25 Х1 и 50 Аl к предварительно зачнщенным поверхностям тсрмоветвей н- и р-типов следующий: температура прессования 350 С, давление

10 прессования 6500 кг/с.ч-, время выдержки

3 лин.

Указанный сплав рассчитан для работы в термогенераторах в рабочем интервале температур до 250 С.

Предмет изобретения

Сплав на основе Bl — ihi для коммуT, HHH тер20 моэлементов пз Bl — -Тс — Sb u Bi — Те — с, оТличаюи1ийся тем, что, с целью согласования коэффициентов линейного расширения коммутационной шины и термоэлементов. он имеет состав (в вес. с0): 25 Bi, 25 Х1 и 50 Аl.
