Патент ссср 290372

Иллюстрации

Патент ссср  290372 (патент 290372)
Патент ссср  290372 (патент 290372)
Показать все

Реферат

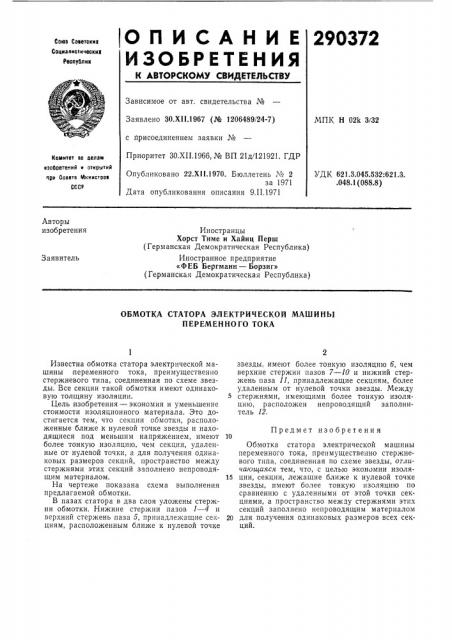

О П И С А Н И Е 290372

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнз

Соднзлистическнд

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.XII.1967 (№ 1206489/24-7) с присоединением заявки №

Приоритет 30.XII,1966, № ВП 21д/121921. ГДР

МПК Н 02k 3/32

Комитет оо делам изооретений и открытий ори Совета Министров

СССР

Опубликовано 22.Х!!.1970. Бюллетень М 2 за 1971

Дата опубликования описания 9.II.1971

УДК 621.3.045.532:621.3..048.1(088.8) Авторы изобретения

Иностранцы

Хорст Тиме и Хайнц Перш (Германская Демократическая Республика) Иностранное предприятие

«ФЕБ Бергманн — Борзиг» (Германская Демократическая Республика) Заявитель

ОБМОТКА СТАТОРА ЗЛЕКТРИЧЕСКОИ МАШИНЫ

ПЕРЕМЕННОГО ТОКА

Предмет изобретения

Известна обмотка статора электрической машины переменного тока, преимущественно стержневого типа, соединенная по схеме звезды. Все секции такой обмотки имеют одинаковую толщину изоляции.

Цель изобретения — экономия и уменьшение стоимости изоляционного материала. Это достигается тем, что секции обмотки, расположенные ближе к нулевой точке звезды и находящиеся под меньшим напряжением, имеют более тонкую изоляцию, чем секции, удаленные от нулевой точки, а для получения одинаковых размеров секций, пространство между стержнями этих секций заполнено непроводящим материалом.

На чертеже показана схема выполнения предлагаемой обмотки.

В пазах статора в два слоя уложены стержни обмотки. Нижние стержни пазов 1 — 4 и верхний стержень паза б, принадлежащие секциям, расположенным ближе к нулевой точке звезды, имеют более тонкую изоляцию б, чем верхние стержни пазов 7 — 10 и нижний стержень паза 11, принадлежащие секциям, более удаленным от нулевой точки звезды. Между

5 стержнями, имеющими более тонкую изоляцию, расположен непроводящий заполнитель 12.

Обмотка статора электрической машины переменного тока, преимущественно стержневого типа, соединенная по схеме звезды, отличающаяся тем, что, с целью экономии изоля15 ции, секции, лежащие ближе к нулевой точке звезды, имеют более тонкую изоляцию по сравнению с удаленными от этой точки секциями, а пространство между стержнями этих секций заполнено непроводящим материалом

20 для получения одинаковых размеров всех секций.

Составитель В. Ратайко

Редактор А. Ю. Пейсоченко Техред А. А. Камышникова Корректор В. И, )Колудева

Изд. Л% 104 Заказ 169/5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
