Стабилизатор постоянного тока (патент 290373)
Стабилизатор постоянного тока (патент 290373)
Показать все

Реферат

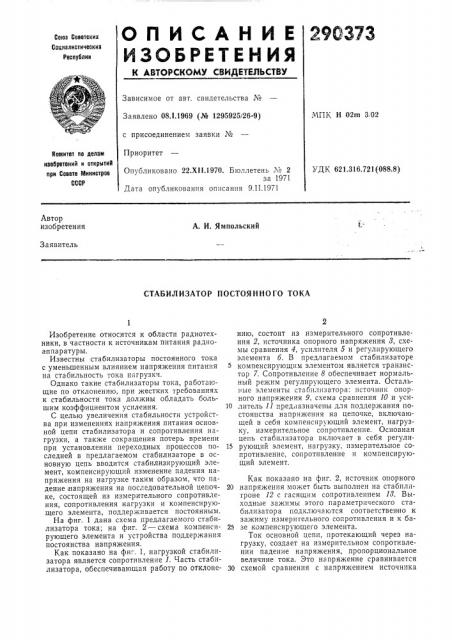

О П И С А Н И Е 29G373

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК Н 02m 3.02

Заявлено 08.1.1969 (№ 1295925/26-9) с присоединением заявки №

Приоритет

Комитат по делам изобретений и открытий при COBBTB MIIHNCTpOB

СССР

УДК 621.316.721(088.8) Опубликовано 22.Х1!.1970. Бюллетень № 2 за 1971

Дата опубликования описания 9.11.1971

Автор изобретения

А. И. Ямпольский

Заявитель

СТАБИЛИЗАТОР ПОСТОЯННОГО ТОКА

Изобретение относится к области радиотехники, в частности к источникам питания радиоаппаратуры.

Известны стабилизаторы постоянного тока с уменьшенным влиянием напряжения питания на стабильность тока нагрузки.

Однако такие стабилизаторы тока, работающие по отклонению, при жестких требованиях к стабильности тока должны обладать большим коэффициентом усиления.

С целью увеличения стабильности устройства при изменениях напряжения питания основной цепи стабилизатора и сопротивления нагрузки, а также сокращения потерь времени при установлении переходных процессов последней в предлагаемом стабилизаторе в основную цепь вводится стабилизирующий элемент, компенсирующий изменение падения напряжения на нагрузке таким образом, что падение напряжения на последовательной цепочке, состоящей из измерительного сопротивления, сопротивления нагрузки и компенсирующего элемента, поддерживается постоянным.

На фиг. 1 дана схема предлагаемого стабилизатора тока; на фиг. 2 — схема компенсирующего элемента и устройства поддержания постоянства напряжения.

Как показано на фиг. 1, нагрузкой стабилизатора является сопротивление 1. Часть стабилизатора, обеспечивающая работу по отклонению, состоит из измерительного сопротивления 2, источника опорного напряжения 8, схемы сравнения 4, усилителя 5 и регулирующего элемента б. В предлагаемом стабилизаторе компенсирующим элементом является транзистор 7. Сопротивление 8 обеспечивает нормальный режим регулирующего элемента. Остальные элементы ст",áïëèçàòoðà: источник опорного напряжения 9, схема сравнения 10 и уси10 литель 11 предназначены для поддержания постоянства напряжения на цепочке, включающей в себя компенсирующий элемент, нагрузку, измерительное сопротивление. Основная цепь стабилизатора включает в себя регули15 рующий элемент, нагрузку, измерительное сопротивление, сопротивление и компенсирующий элемент.

Как показано на фиг. 2, источник опорного

20 напряжения может быть выполнен на стабплитроне 12 с гасящим сопротивлением 18. Выходные зажимы этого параметрического стабилизатора подключаются соответственно к зажиму измерительного сопротивления и к ба25 зе компенсирующего элемента.

Ток основной цепи, протекающий через нагрузку, создает на измерительном сопротивлении падение напряжения, пропорциональное величине тока. Это напряжение сравнивается

30 схемой сравнения с напряжением источника

290373

Предмет изобретения

1 (9

1 !

1 юг /

Составитель Б. Переверзев

Редактор T. И. Морозова Текред А. А. Камышникова Корректор В. И. )Колудева

Изд. № 104 Заказ 169/6 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, /К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Опорного напряжения, и разностный сигнал, усиленный в усилителе, подается на регулирующий элемент таким образом, что вся эта работающая по отклонению часть стабилизатора тока оказывается охваченной отрицательной обратной связью. Для увеличения стабильности тока в нагрузке и достижения минимальной разницы токов, протекающих по нагрузке и измерительному сопротивлению, они соединены последовательно.

Как показано на фиг. 2, параметрический стабилизатор определяет величину падения напряжения на участке основной цепи стабилизатора тока, включающем измерительное сопротивление, нагрузку и участок коллектор — база компенсирующего элемента, выполняющий также функцию сравнения.

Стабилизатор постоя нного тока, содержащий регулирующий каскад, схему сравнения и усилители, отлича/ои ийся тем, что, с целью повышения коэффициента стабилизации и уменьшения потерь времени при установлении переходного процесса в нагрузке, он выполнен с устройством компенсации падения напряже10 ния, эмиттер транзистора которого через резистор подключен к регулирующему каскаду и через схему сравнения и усилитель — к базе того же транзистора, при этом между измерительным резистором и сопротивлением нагруз15 ки включена другая схема сравнения, связанная с источником опорного напряжения и усилителем регулирующего каскада.
