Реферат

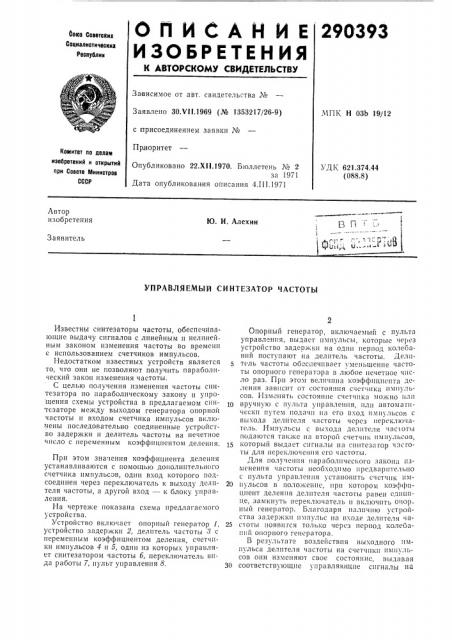

011ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

290393 союз Советских

Социалистических

Респтблии

Зависимое от авт. свидетельства ¹

Заявлено ЗО.Ч!1.1969 (№ 1353217/26-9) с 1присоединением заявки №

Приоритет.ЧП1, Н ОЗЬ 19/12

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.Х11.1970. Бюллетень ¹ 2 за 1971

Дата опубликования описания 4.111.1971

УДЕ 621.374.44 (088.8) Автор изобретения

lO. И. Алехин

Заявитель

УПРАВЛЯЕМЫЙ СИНТЕЗАТОР lACT0Tbl

Известны синтезаторы частоты, обеспечивающие выдачу сигналов с линейным и нелинейным законом изменения частоты во времени с использованием счетчиков импульсов.

Недостатком известных устройств является то, что они не позволяют получить параболический закон изменения частоты.

С целью получения изменения частоты синтезатора по параболическому закону и yllpoщения схемы устройства в предлагаемом с»11тезаторе между выходом генератора опорной частоты и входом счетчика импульсов вкл1о чены последовательно соединенные устройстЕо задержки и делитель частоты на нечетное число с переменным коэффициентом деления.

При этом зиа-1еиия коэффициента деления устанавливаются с помощью дополнительного счетчика импульсов, один вход которого IloiI соединен через переключатель к выходу дс 111теля ч<1стоты, а другой вход — к блоку управления.

На чертеже показана схема предлагаемого устройсгва.

Устройство вкл1очаст опорный генератор 1, устройство задержки 2, делитель частоты 3 с переменным коэффициентом деления, счетчики импульсов 4 и 5, один из которых управляет синтезатором частоты 6, переключатель вида работы 7, пульт управления 8.

Опорный генератор, включаемый с пульта управления, выдает импульсы, которые через устройство задержки на один период колебаний поступают на делитель частоты. Делитель частоты обеспечивает уменьшение частоты опорного генератора в любое нечетное число раз. При этом величина коэффициента деления зависит от состояния счетчика импульсов. Изменять состояние счетчика можно Ii-1II вручную с пульта уиравлеш1я, или автол1атически путем подачи иа его вход импульсов с выхода делителя ьастоть1 через иерек.11о 1атель. Импульсы с выхода делителя час1оты подаются также на второй счетчик импульсов, 15 который выдает сигналы иа синтсзагор ч:1сготы для переключения его частоты.

Для получения параболического закона изменения частоты необходимо предварительно с пульта управления установить счстчик им20 иу льсов В по 10>IOEIIIIc, Ilpll котором коэффициент деления делителя частоты равен единице, замкнуть переключатель и включить опорный генератор. Благодаря наличию устройства задержки импульс на входе делителя ча25 стоты иоявигся только через период колсба11ий опорного генератора.

В результате воздействия выходного импульса делителя частоты на счетчики имиул1сов они изменяют свое состояние, выдавая

30 соответствующие управляющие сигналы иа

3 синтезатор и делитель частоты, Коэффициент деления делителя частоты становится равным трем, а частота синтезатора увеличится oò своего начального значения fLI на вели шпу Л1.

Через трп периода опорного сип1ала Ila счетчики постуIIBcT следующии импульс, вызывающшl новое изменение частоты синтезатора и коэффициента деления делителя частоты. аким образом, приращения выходной частоты синтезатора на величину Л) будут происходить через промежутки времени, равные одному, трем, пяти и т. д. периодам колебашзй опорного генератора. В этом случае при достаточно малых величинах Л/ часто га иа в»1ходе синтезатора будет изменяться по параболическому закону.

Предлагаемый синтезатор частоты позволяет получать линейное изменение частоты на его выходе. Для перехода в этот режим необходимо лишь разомкнуть переключатель рода работы. При этом импульсы на вход счетчика импульсов будут поступать через равные промежутки времени, определяемые величиной коэффициента деления делителя частоты, Из2003Ì меняя величину коэффициента деления с помощью пульта управления, в этом режиме можно регулировать скорость изменения стоты.

Предмет изобретения

Управляемый синтезатор частоты, содержащии генератор опорной частоты, ко входу которого подключен блок управления, и счетчик

10 импульсов, выход которого подсоединен ко входу синтезатора, отли LQLoLLLLLLLcsl тем, что, с целью получения изменения частоты си1пезатора по параболическом .. закону и упро1цепия его схемы, между выходом генератора

15 опорной частоты и входом счетчика импу.l»сов включены последовательно соед1шсниые устройство задержки и делитель частоты II3 нечетное число с переменным коэффициентом деления, причем значения коэффициента де20 ления устанавливаюгся с IIOìo!LI»!î дополнительного счетчика импульсов, один вход которого подсоединен через переключатель к выходу делителя частоты, а другой вход подсоединен к блоку. управления.
