Ключевой усилитель мощности (патент 290407)
Ключевой усилитель мощности (патент 290407)
Показать все

Реферат

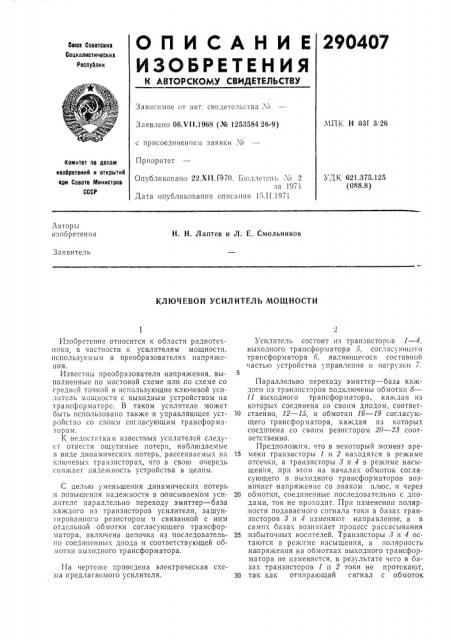

О П И С А Н И Е 290407

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Oees Соеетоких

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК Н 03f 3, 26

Заявлено 06Х1!.1968 (№ 1253584 26-9) с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий ори Сосете Мииистрае

СССР

Опубликовано 22.Х11.Б70. Г>юллетспь Х 2 за 1971

Дата опуоликования описания 15.II.1971

УДК 621.375.125 (088.8) Авторы изобретения

Н. H. Лаптев и Л. Е. Смольников

За IBHTE Ih

КЛЮЧЕВОЙ УСИЛИТЕЛЬ МОЩНОСТИ

Изобретение относится к области радиотехники, в частности к усилителям мощности, используемым в преобразователях напряжения.

Известны преобразователи напряжения, выполненные по мостовой схеме или .по схеме со средней точкой и использующие ключевой усилитель мощности с выходным устройством на трансформаторе. В таком усилителе может быть использовано также и управляющее устройство со своим согласующим трансформатором.

К недостаткам известных усилителей следует отнести ощутимые, потери, наблюдаемые в виде динамических потерь, рассеиваемых па ключевых транзисторах, что в свою очередь спижаег надежность устройства в целом.

С целью уменьшения динамических потерь и,повышения надежности в описываемом усилителе параллельно переходу эмиттер — база каждого из транзисторов усилителя, зашун ированного резистором и связанной с ним отдельной обмотки согласующего трансформатора, включена цепочка из последовательно соединенных диода н соответствующей обмотки выходного трансформатора.

На чертеже приведена электрическая схема предлагаемого усилителя.

Усилитель состоит из транзисторов 1 — 4, выходного трансформатора 5, согласующего трансформатора б, являющегося составной частью устройства управления и нагрузки 7.

Параллельно переходу эмиттер — база каждого из транзисторов подключены обмотки 8—

11 выходного трансформатора, каждая из которых соединена со своим диодом, соответ10 ственно, 12 — 15, и обмотки 1б — 19 согласующего трансформатора, каждая из KOTOpblx соединена со своим резистором 20 — 23 соответственно.

Предположим, что в некоторый момент вре15 мени транзисторы 1 и 2 находятся в режиме отсечки, а транзисторы 3 и 4 в режиме насыщения, .при этом на началах обмоток согласующего и выходного трансформаторов возникнет напряжение со знаком плюс, и через

20 обмотки, соединенные, последовательно с диодами, ток не проходит. При изменешш поляр:ности подаваемого сигнала токи в базах транзисторов 8 и 4 изменяют направление, а в самих базах возникает процесс рассасывания

25 избыточных носителей. Транзисторы 3 и 4 остаются в режиме насыщения, а полярность напряжения на обмотках выходного трансформатора не изменяется, в результате чего в базах транзисторов 1 и 2 токи не протекают, 30 так как отпирающий сигнал с обмоток трансформатора б шу нтируется цепочкой из диода и последовательно с;ним включенной обмоткой трансформатора 5. Транзисторы 1 и 2 находятся в режиме отсечки. Автоматическая задержка на включение этих транзисторов .продолжается до тех пор, пока напряжение на обмотках трансформатора 5:не упадет до величины, близкой к нулю, После окончания процесса рассасывания избыточных носителей в транзисторах 8 и 4 и уменьшения их токов настолько, что напряжение на обмотках трансформатора 5 достигнет почти нулевого значения, прекращается действие шунтирующих цепочек, и на базы транзисторов 2 и I поступают отпирающие токи. Последние переходят из режима отсечки в режим насыщения и напряжение на обмотках трансформатора 5 изменяет полярность.

Далее процесс повторяется.

5 Предмет .изобретения

Ключевой усилитель мощности, содержащий выходной и согласующий трансформаторы, отлича ощийся тем, что, с целью уменьшения динамических потерь и повышения на10 дежности, параллельно переходу эмпттер— база каждого из транзисторов усилителя, зашунтированного резистором и связанной с ним отдельной обмотки согласующего трансформатора, включена цепочка из последовательно

15 соединенных диода и соответствующей обмотки выходного трансформатора.

Приоритет исчислять с 28.1.19б4 по заявке № 87875б/2б-9, Составитель Б. Переверзев
