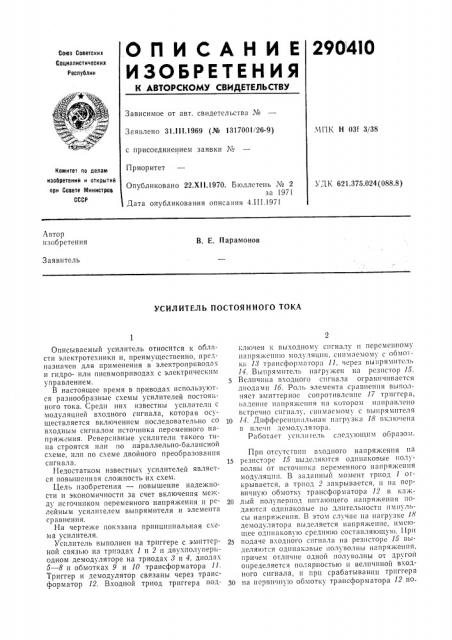

О П И С А Н И Е 290 4IO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Х

За явлено 31.111.1969 (№ 1317001!26-9) с присоединением заявки K

Приоритет

МПК Н 031 3/38

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.375.024(088.8) Опубликовано 22.Х11.1970. Бюллетень Хе 2 за 1971

Дата опубликования описания 4.111.1971

Автор изобретения

В. Е. Парамонов

Заявитель

УСИЛИТЕЛЬ ПОСТОЯННОГО ТОКА

Описываемый усилитель относится к области электротехники и, преимущественно, предназначен для применения в электроприводах и гидро- или пневмоприводах с электрическим управлением.

В настоящее время в приводах используются разнообразные схемы усилителей постоянного тока. Среди них известны усилители с модуляцией входного сигнала, которая осуществляется включением последовательно со входным сигналом исто шика переменного напряжения. Реверсивные усилители такого типа строятся или по параллельно-балансной с;еме, или по схеме двойного преобразования сигнала.

Недостатком известных усилителей является повышенная сложность их схем.

Цель изобретения — повышение надежности и экономичности за счет включения между псгочником переменного напряжения и релейным усилителем выпрямителя и элемента сравнения.

На чертеже показана принципиальная схема усилителя.

Усилитель выполнен на триггере с эмпттерной связью на триодах 1 и 2 и двухполупер1одном демодуляторе на триодах 8 и 4, диодах

5 — 8 и обмотках 9 и 10 трансформатора 11.

Триггер и демодулятор связаны через трансформатор 12. Входной триод триггера подкл1очен к выходному сигналу и переменному иапря?кениlо модул51цп11, с1!1! .11>емок!у с оба!01к! 18 трансформатора 11, через выпрямитель

14. Выпрямитель нагружен на резистор 15.

Величина входного сигнала ограш1чивается диодами 16. Роль элемента сравнения выполняет эмиттерное сопротивление 17 три! гера, падение íапряжсни51 на котором аllравлено встречно сигналу, снимаемому с выпрямителя

10 14. Диффере>!ц1111льllа5! нагрузка 18 включена в плечи демодулятора.

Работает 1 сил п гель след1 ющим образом.

При отсутствии входного напряжения на

15 резисторе 15 выдел>потся одинаковые полунолны от источника переменного напряжения модуляции. В заданный момент триод 1 огкрывается, а триод 2 закрывается, и на первичнуlo обмотку трансформатора 12 в каж20 дый полупериод питающего напряжения подаются одинаковые по длительности импульсы напряжения. В этом случае на нагрузке 18 демодулятора выделяется напряжение, имс1ощее одинакову!о средшою составляющук>. 11ри

25 подаче входного сигнала на резисторе 15 вы деляк>тся одинаковь1е полуволпы напряжения, причем отличие одной полуволны от друго!! определяется полярностью и величиной входного сигнала, и при срабатывашш триггера

30 на первичну:-о обмотку трансформатора 12 по2904!0

Юл

14

Составители В Бровкин

Редактор М. В. Макарова Текред А. А. Камыгпникова Корректор О. Б. Тюрина

Изл,ат. № 137 Заказ 528, 17 Тира>к 473 Поди сине

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Ра)инская ll 10., д. 4,5

Типография, ир. Сапунова, 2 ступают различные по длительности импульсы, что приводит к всличспи1о постоянного напри>кения на одной половине нагрузки и уменьшению на дряз гой.

Предмет изобретения

Усилитель постоянного тока, содсржаьций источник переменного напряжения, рслейныи усилитель и демодулятор, от.шчаюаийся тем, что, с целью повышения надежности и экономичности, между источником переменного напряжения и релейным усилителем включены

5 гыпрям1ггель и элемент сравнения, выполиеиньш в виде резистора, нагрркенного на эмиттср транзистора триггера, связанного посредством трансформатора с демодулятором.
