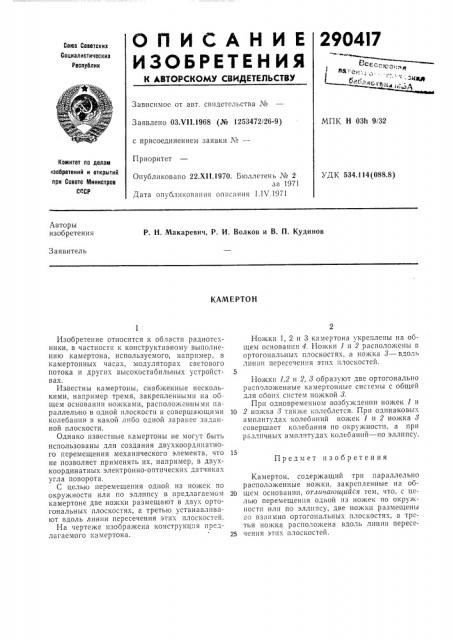

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

290417

Союз Советских

Социалистических

Республнк

Зависимое от авт. свидетельства №

Заявлено ОЗ.V11.1968 (№ 1253472/26-9) МПК H 03h 9/32 с присоединением заявки №вЂ”

Приоритет

Комитет по делам изобретений н открытий прн Совете Мнннстров

СССР

УДК 534 114(088 8) Опубликовано 22.Xll,1970. Бюллетень ¹ 2 за 1971

Дата опубликования описания I.IV.1971

Авторы изобретения

P. Н. Макаревич, P. И. Волков и В. П. Кудинов

Заявитель

КАМЕРТОН

Ножки 1, 2 и 3 камертона укреплены на общем основании 4. Ножки 1 и 2 расположены в ортогональных плоскостях, а ножка 8 — вдоль лигши пересечения этих плоскостей.

Ножки 1,2 и 2, 8 образуют две ортогонально расположенные камертонные сисгемы с общей для обоих систем ножкой 8.

При одновременном возбуждении ножек 1 и

10 2 ноя(ка 8 также колеблется. При одинаковых амплитудах колебаний ножек 1 и 2 ножка 8 совершает колебания по окружности, а при различных амплитудах колебашш — по эллипсу.

Камертон, содержащий три параллельно расположенные ножки, закрепленные на об20 щем основании, отличсиощийся тем, что, с целью перемещения Одной из ножек по окружности или по эллипсу, две ножки размещены во взаимно ортогональных плоскостях, а третья ножка расположена вдоль линии пересе25 чения этпх плоскостей.

Изобретение относится к области радиотехники, в частности к конструктивному выполнению камертона, используемого, например, в камертонных часах, модуляторах светового потока и других высокостабильны (устройствах.

Известны камертоны, снабженные несколькими, например тремя, закрепленными на общем основании нон(ками, расположенными параллельно в одной плоскости и совершающими колебания в какой либо одной заранее заданной плоскости.

Однако известные камертоны не могут быть использованы для создания двухкоордипатного перемещения механического элемента, что не позволяет применять их, например, в двухкоординатных электронно-оптических датчиках угла поворота.

С целью перемещения одной из ножек по окружности или по эллипсу в предлагаемом камертоне две ноя(ки размещают в двух ортогональных плоскостях, а третью устанавливают вдоль линии пересечения этих плоскостей.

На чертеже изображена конструкция предлагаемого камертона.

Предмет изобретения

290417

Составитель Ю. Козлов

Корректор Т. А. Уманец

Редактор Т. Морозова

Типография, пр. Сапунова, 2

Изд. М 82 Заказ 686/19 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5
