Частотно-импульсное пороговое устройство (патент 290419)
Частотно-импульсное пороговое устройство (патент 290419)
Показать все

Реферат

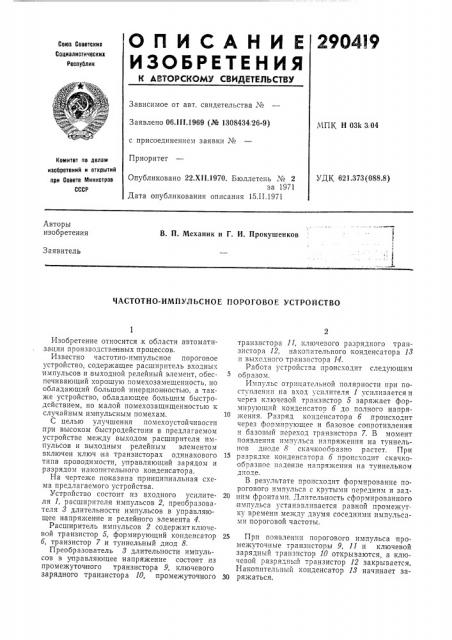

29O4I9

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.III.1969 (№ 1308434, 26-9) с присоединением заявки №

Приоритет

МПК Н 03k 3;04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.373(088.8) Опубликовано 22.XII.1970. Бюллетень № 2 за 1971

Дата опубликования описания 15.II.1971

Авторы изобретения

t с

В. П. Механик и Г. И. Прокушенков

Заявитель

ЧАСТОТНО-ИМПУЛЬСНОЕ ПОРОГОВОЕ УСТРОИСТВО

Изобретение относится к области автоматизации производственных процессов.

Известно частотно-импульсное пороговое устройство, содержащее расширитель входных импульсов и выходной релейный элемент, обеспечивающий хорошую помехозамещенность, но обладающий большой инерционностью, а также устройство, обладающее большим быстро,действием, но малой помехозащищенностью к случайным импульсным помехам.

С целью улучшения помехоустойчивости при высоком быстродействии в предлагаемом устройстве между выходом расширителя импульсов и выходным релейным элементом включен ключ на транзисторах одинакового типа проводимости, управляющий зарядом и разрядом накопительного конденсатора.

На чертеже показана принципиальная схема предлагаемого устройства.

Устройство состоит из входного усилителя 1, расширителя импульсов 2, преобразователя 8 длительности импульсов в управляющее напряжение и релей ного элемента 4.

Расширитель импульсов 2 содержитключевой транзистор 5, формирующий конденсатор б, транзистор 7 и туннельный диод 8.

Преобразователь 8 длительности импульсов в управляющее напряжение состоит из промежуточного транзистора 9, ключевого зарядного транзистора 10, промежуточного транзистора 11, ключевого разрядного транзистора 12, накопительного конденсатора 18 и выходного транзистора 14.

Работа устройства происходит следующим образом.

Импульс отрицательной полярности при поступлении па вход усилителя 1 усиливается и через ключевой транзистор 5 заряжает формирующий конденсатор б до полного напряжения. Разряд конденсатора б происходит через формирующее и базовое сопротивления и базовый переход транзистора 7. В момент появления импульса напряжения на туннельпов диоде 8 скачкоооразно растет. При разрядке конденсатора б происходит скачкообразное падение напряжения на туннельном диоде.

B результате происходит формирование порогового импульса с крутыми передним и зад20 нпм фронтами. Длительность сформированного импульса устанавливается равной промежутку времени между двумя соседними импульсами пороговой частоты.

25 При появлении порогового импульса промежуточные транзисторы 9, 11 и ключевой зарядный транзистор 10 открываются, а ключевой разрядный транзистор 12 закрывается.

Накопительнь1й конденсатор 13 начинает за30 ряжаться, 290419

Предмет изобретения

Составитель Н. Куровскнй

Редактор Т. И. Морозова Техред А. А. Камышникова Корректор Л. Б. Бадылама

Изд. %136 Заказ 244/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, iK-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

При исчезновении порогового импульса промежуточные транзисторы 9, 11 и ключевой зарядный транзистор 10 закрываются. Ключевой разрядный транзистор 12 открывается, и накопительный, конденсатор 18 мгновенно разряжается. За время действия порогового импульса управляющее напряжение на накопительном конденсаторе 13 не успевает вырасти до порогового напряжения релейного выходного каскада.

Если частота импульсов, поступающих на вход устройства, увеличи вается, происходят сближение пороговых импульсов между собой и их слияние при пороговой частоте. В результате формируется импульс совпадений, длительность которого определяется промежутком времени, в течение которого частота импульсов на входе устройства строго равна или больше пороговой частоты. Если при этом управляющее напряжение на накопительном конденсаторе 18 достигнет порогового значения,:выходной транзистор 14 откроется настолько, что напряжение на туннельном диоде 15 скачкообразно возрастет и произойдет открытие транзистора 16.

С помощью перемен ного резистора 17 можно регулировать время заряда t3 накопительной емкости до порогового напряжения и тем самым менять быстродействие прибора.

Минимальное время заряда накопительного конденсатора до порогового напряжения можно свести в идеальном случае к длительности порогового импульса. Практически эго время устанавливается с учетом возможных флуктуаций промежутков времени между импульсами пороговой частоты на входе уст10 ройства.

Например, при случайных одиночных импульсах помехи достаточно ограничить быстродействие,промежутком времени, равном длительности трех пороговых импульсов.

Частотно-импульсное пороговое устройство, 20 содержащее расширитель входных импульсов и выходной релейный элемент, отлича ощееся тем, что, с целью улучшения помехоустойчивости, между выходом расширителя импульсов и выходным релейным элементом вклю25 чен ключ на транзисторах одинакового типа проводимости, управляющий зарядом и разрядом накопительного конденсатора.
