Автоколебательный мультивибратор на транзисторах (патент 290426)
Автоколебательный мультивибратор на транзисторах (патент 290426)
Показать все

Реферат



290426

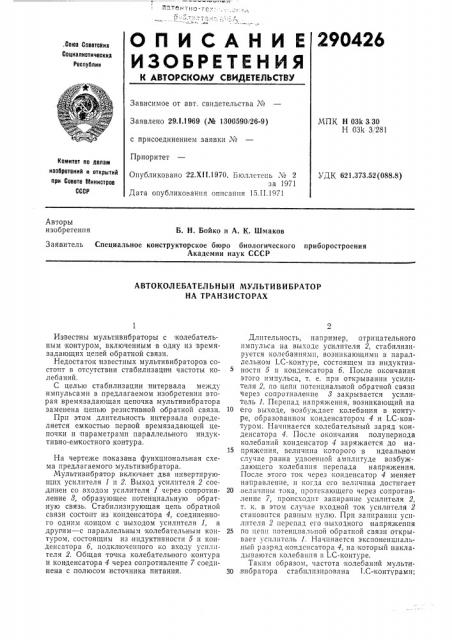

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29Л.1969 (№ 1300590!26-9) с присоединением заявки ¹

Приоритет

МПК Н 03k 3,30

Н 031с 3/281

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Опубликовано 22.Х11.1970. 13юллстень ¹ 2 за 1971

Дата опубликования описания 15.11.1971

УДК 621.373,52 (088.8) Авторы изобретения

Б. Н. Бойко и А. К. Шмаков

Заявитель Специальное конструкторское бюро биологического приборостроения

Академии наук СССР

А ВТО КОЛ ЕБАТ ЕЛ Ь Н Ы Й МУЛ ЬТ И В И БРАТО Р

НА ТРАНЗИСТОРАХ

Известны мультивибраторы с колебательным контуром, включенным в одну из времязадающих цепей обратной связи.

Недостаток известных мультивибраторов состоит в отсутствии стабилизации частоты колебаний.

С целью стабилизации интервала между импульсами в,предлагаемом изобретении вторая времязадающая цепочка мультивибратора заменена цепью резистивной обратной связи.

При этом длительность интервала определяется емкостью первой времязадающей цепочки и параметрами параллельного индуктивно-емкостного контура.

На чертеже показана функциональная схема предлагаемого мультивибратора.

Мультивибратор включает,два инвертирующих усилителя 1 и 2, Выход усилителя 2 соединен со входом усилителя 1 через сопротивление 8, образующее потенциальную обрат,ную связь. Стабилизирующая цепь обратной связи состоит из конденсатора 4, соединенного одним |концом с выходом усилителя 1, а другим — с параллельным колебательным контуром, состоящим из индуктивности б и конденсатора б, подключенного ко входу усилителя 2. Общая точка колебательного контура и конденсатора 4 через сопротивление 7 соединена с лолюсом источника питания.

Длительность, например, отрицательного импульса на выходе усилителя 2, стабилизируется колебаниями, возникающими в параллельном I С-контуре, состоящем пз индуктивности 5 и конденсатора б. После окончания этого импульса, т. е. при открывании усилителя 2, по цепи потенциальной обратной связи через сопротивление 8 закрывается усилитель 1. Перепад напряжения, возникающий на

10 его выходе, возбуждает колебания в контуре, образованном конденсатором 4 и LC-контуром. Начинается колебательньш заряд конденсатора 4. После окончания полупериода колебаний конденсатор 4 заряжается до на15 пряжения, величина которого в идеальном случае равна удвоенной амплитуде возбуждающего колебания перепада напряжения.

После этого ток через конденсатор 4 меняет направление, и когда его величина достигает

20 вели шны тока, протекающего через сопротивление 7, происходит запирание усилителя 2, т. к. в этом случае входной ток усилителя 2 становнтся равным нулю. При заппранпп усилителя 2 перепад его выходного напряжения

25 по цепи потенциальной обратной связи открывает усилитель 1. Начинается экспоненцнальньш разряд 1кондснсатора 4, на которьш накладываются колебания в I С-контуре.

Таким образом, частота колебаний мульти30 )внбратора стабилизирована 1 С-контурами;

290426

Составитель А. Мерман

Редактор В. П. Новоселова Техрсд А. А. Камышникова Корректор Л. Б. Бадылама

Изд, №135 Заказ 244/18 Тираж 480 Подписное

UHHHI1H Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 длительность импульса стабилизируется колебаниями в параллельном колебательном кон. туре, а длительность паузы — последовательным ко|нтуром с конденсатором 4 и индуктивностью, образованной реактивным сопротивлением параллельного контура, имеющим на частоте, последовательного индуктивный характер.

Предмет изобретения

Автаколебательный мультивибратор на транзисторах с двумя времязадающ ими цепями и параллельным индуктив но-емкостным контуром ударного возбуждения, стабилизирующим длительность выходных импульсов, включенным в одну из коллекторно-базовых

5 связей, отличаюи1ийся тем, что, с целью стабилизации интервала между импульсами, вторая времязадающая цепочка заменена цепью резистивной обратной связи, а длительность упомянутого интервала определяется емкостью

10 первой времязадающей цепочки и параметрами параллельного индуктивно-емкостного контура.
