Реферат



29045!

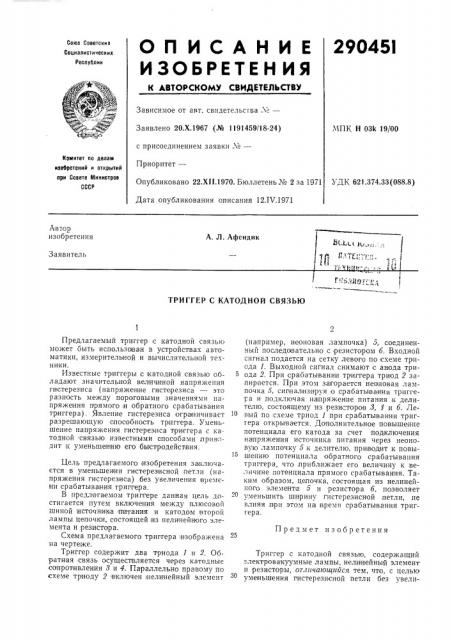

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

МПК Н 03k 19/00

Заявлено 20.Х.196? (¹ 1191459/18-24) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 22.XII.1970. Бюллетень № 2 за 1971

Дата опубликования описания 12.IV.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.374.33(088.8) Автор изобретения

А. Л. Афендик

И(Lc >t„,:,Заявитель гц

ТРИГГЕР С КАТОДНОЙ СВЯЗЬЮ

Предлагаемый триггер с катодной связью может быть использаван в устройствах автоматики, измерительной и вычислительной техники.

Известные триггеры,с катодной связью о6ладают значительной величиной напряжения гистерезиса (напряжение гистврезиса — это разность между пороговыми значениями напряжения прямого H обратного срабатывания триггера). явление гистерезиса ограничивает разрешающую способность триггера. Уменьшение напряжения гистерезлсса триггера с катодной связью известными способами;приводит к уменьшению его быстродействия.

Цель предлагаемого изобретения заключается в уменьшении гистерез исной,петли (напряжения гистерезиса) без увеличения .времетги срабатыва ния триггера.

В предлагаемом триггере данная цель достигается путем включения между плюсовой шиной источника питания и катодом второй лампы цепочки, состоящей из нелинейного элемента и:резистора.

Схема предлагаемого триггера изображена на чертеже.

Триггер содержит два триода 1 и 2. Обратная связь осуществляется через катодные сопротивления 3 и 4. Параллельно правому по схеме триоду 2 включен нелинейньгй элемент (например, неоновая лампочка) 5, соединенный последовательно с резистором б. Входной сигнал подается на сетку левого по схеме триода 1. Выходной сигнал снимают с анода три5 ода 2. При срабатывании триггера триод 2 запирается. При этом загорается неоновая лампочка 5, сиг нал изируя о срабатывании триггера» подключая на пряжение питания к делителю, состоящему из резисторов 8, 4 и б. Левый,по схе.це триод 1 прп срабатывании триггера открывается. Дополнительное повышение потенциала его катода за счет подключения на(пряжения источника питания через неоновую лампочку 5 и делителю, приводит к повышению потенциала обратного срабатывания триггера, что,приближает его величину к величине потенциала прямого срабатывания. Таким образом, цепочка, состоящая из нелинейного элемента 5 и резистора б, позволяет уменьшить ширину гистерезисной петли, не влияя .при этом на время срабатывания триггера.

Предмет изобретения

Триггер с катодной связью, содержащий

=-лектровагкуумные лампы, нелинейный элемент и резисторы, от.гачающайс,г тем, что, с целью уменьшения гистерезисной петли без увели290451

Bcisud

Составитель В. Г. Гордонова

Техред Т. П. Курилко Корректор Н. П. Бронская

Редактор Б. С. Нанкина

Заказ 48 281 Тираж 473 Подписное

LIHIIHIIH Когиитета по делам изобретений и открытый при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк фил, пред. «Патент» чения времени срабатывания триггера, между плюсовой шиной источника питания и катодом второй лампы включения цепочка. состоящая из нелинейного элемента и резистора.
