Реферат



х а а о

Класс 42g, 15;

21 а,17

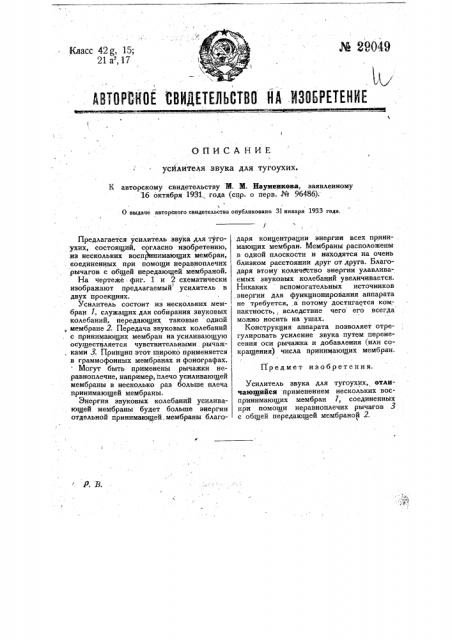

АВТОРСКОЕ ОВИЛЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ усйлителя звука для тугоухих.

К авторскому свидетельству M. М. Науменкова, заявленному 1б октября 1931 года (спр. о перв. № 9648б).

О выдаче авторского свидетельства опубликовано 31 января 1933 года.

Предмет изобретения.

Р. В. д.ч

Предлагается усилитель звука для тугоухих, состоящий, согласно изобретению, из нескольких воспринимающих мембран, соединенных при помощи неравноплечих рычагов с общей передающей мембраной.

На чертеже фиг. 1 и 2 схематически изображают предлагаемый усилитель в двух проекциях.

Усилитель состоит из нескольких мембран 1, служащих для собирания звуковых колебаний, передающих таковые одной мембране 2. Передача звуковых колебаний с принимающих мембран на усиливающую осуществляется чувствительными . рычаж, ками 3. Принцип этот широко применяется в граммофонных мембранах и фонографах.

Могут быть применены рычажки не; равноплечие, например, плечо усиливающей мембраны в несколько раз больше плеча принимающей мембраны.

Энергия звуковых колебаний усиливающей мембраны будет больше энергии отдельной принимающей, мембраны благо= даря концентрации энергии всех прини- . мающих мембран. Мембраны расположены в одной плоскости и находятся на очень близком расстоянии друг от друга. Благодаря этому количество энергии улавливаемых звуковых колебаний увеличивается.

Никаких вспомогательных источников энергии для функционирования аппарата не требуется, а потому достигается компактность,, вследствие чего его всегда можно носить на ушах.

Конструкция аппарата позволяет отрегулировать усиление звука путем перенесения оси рычажка и добавления (или сокращения) числа принимающих мембран.

Усилитель звука для тугоухих, отличающийся применением нескольких воспринимающих мембран 1, соединенных при помощи неравноплечих рычагов 3 с обшей передающей мембраной 2.
