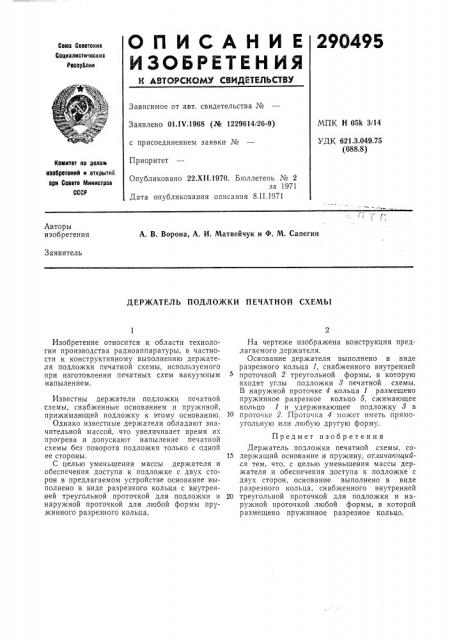

ОПИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

29О495

Союз Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства М

Заявлено 01.1Ч.1968 (№ 1229614/26-9) с присоединением заявки №

Приоритет

МПК Н 05k 3/14

УДК 621.3.049.75 (088.8) Коыитвт оо делам изобрвтеиий и открытий ври Совете Мииистрое

СССР

Опубликовано 22.XII.1970. Бюллетень № 2 за 1971

Дата опубликования описания 8.1I.1971

Авторы изобретения

А. В. Ворона, А. И. Матвейчук и Ф. М. Сапегин

Заявитель

ДЕРЖАТЕЛЪ ПОДЛОЖКИ ПЕЧАТНОЙ СХЕМЪ|

Изобретение относится к области технологии производства радиоаппаратуры, в частности к конструктивному выполнению держателя подложки печатной схемы, используемого при изготовлении печатных схем вакуумным напылением.

Известны держатели подложки печатной схемы, снабженные основанием и пружиной, прижимающей подложку к этому основанию.

Однако известные держатели обладают значительной массой, что увеличивает время их прогрева и допускают напыление печатной схемы без поворота подложки только с одной ее стороны.

С целью уменьшения массы держателя и обеспечения доступа к подложке с двух сторон в предлагаемом устройстве основание выполнено в виде разрезного кольца с внутренней треугольной проточкой для подложки и наружной проточкой для любой формы пружинного разрезного кольца, На чертеже изображена конструкция предлагаемого держателя.

Основание держателя выполнено в виде разрезного кольца 1, снабженного внутренней проточкой 2 треугольной формы, в которую входят углы подложки 8 печатной схемы.

В наружной проточке 4 кольца 1 размещено пружинное разрезное кольцо 5, сжимающее кольцо 1 и удерживающее подложку 3 в проточке 2. Проточка 4 может иметь прямоугольную или любую др1гую форму.

Предмет изобретения

Держатель подложки печатной схемы, со15 держащий основание и пружину, отличающийся тем, что, с целью уменьшения массы держателя и обеспечения доступа к подложке с двух сторон, основание выполнено в виде разрезного кольца, снабженного внутренней

20 треугольной проточкой для подложки и наружной проточкой любой формы, в которой размещено пружинное разрезное кольцо, 290495
