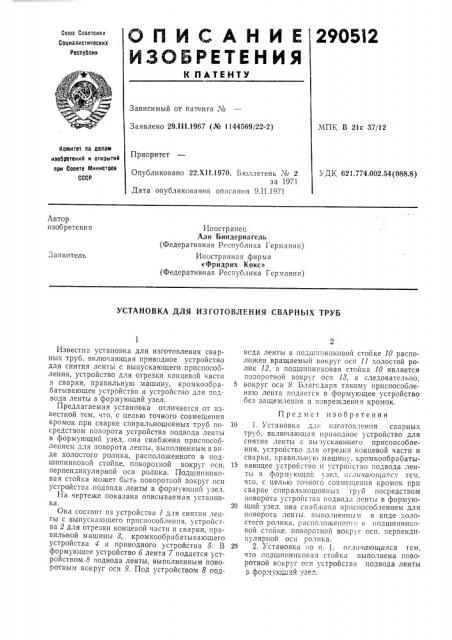

290512

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента М

Заявлено 29.111.1967 (№ 1144569/22-2) МПК В 21с 37/12

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

Приоритет

Опубликовано 22.Х11.1970. Бюллетень М 2 за 1971

Дата опубликования описания 9.II.1971

УДК 621.774.002.54 (088.8) Автор изобретения

Иностранец

Али Биндернагель (Федеративная Республика Германии) Иностранная фирма

«Фридрих Кокс» (Федеративная Республика Германии) Заявитель

УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ СВАРНЫХ ТРУБ

Известна установка для изготовления сварных труб, включающая приводное устройство для снятия ленты с выпускающего приспособления, устройство для отрезки концевой части и сварки, правильную машину, кромкообрабатывающее устройство и устройство для подвода ленты в формующий узел.

Предлагаемая установка отличается от известной тем, что, с целью точного совмещения кромок при сварке спиральношовных труб по- 10 средством поворота устройства подвода ленты в формующий узел, она снабжена приспособлением для поворота ленты, выполненным в виде холостого ролика, расположенного в подшипниковой стойке, поворотной вокруг оси, 15 перпендикулярной оси ролика. Подшипниковая стойка может быть поворотной вокруг оси устройства подвода ленты в формующий узел.

На чертеже показана описываемая установка. 20

Она состоит из устройства 1 для снятия лепты с выпускающего приспособления, устройства 2 для отрезки концевой части и сварки, правильной машины 8, кромкообрабатывающего устройства 4 и приводного устройства 5. В 25 формующее устройство б лента 7 подается устройством 8 подвода ленты, выполненным поворотным вокруг оси 9. Под устройством 8 подвода ленты в подшипниковой стойке 10 расположен вращаемый вокруг оси 11 холостой ролик 12, а подшипниковая стойка 10 является позоротной вокруг оси 18, а следовательно, вокруг оси 9. Благодаря такому приспособленшо лента подается в формующее устройство без защемления и повреждения кромок.

Предмет изооретения

1. Установка для изготовления cBBpFIblx труб, включающая приводное устройство для снятия ленты с выпускающего приспособления, устройство для отрезки концевой части и сварки, правильнуго машину, кромкообрабатывающее устройство и устроиство подвода ленты в формующии узел. оглачаюигаяс» тем, что, с целью точного совмещения кромок прп сварке спиральношовных труб посредством поворота устройства подвода ленты в формующий узел, она снабжена приспособлением для поворота ленты. выполненным в виде холостого ролика, расположеиио:» в подшипниковой стойке, поворотной вокруг оси, перпендикулярной оси ролика.

2. Установка по п. 1, от гачающаяся тем, что подшипниковая стойка выполнена поворотной вокруг оси устройства подвода ленты в формуюший дел.

2905!2 г2 1г гО (сставптель E. Скворцова

Редактор Н. Л. Корченко Текрсд T. П. Курилко Корректоры: А. Николаева и Л. Корогод

Изд. № 75 Заказ 127/17 Тираж 480 Подписное

Ц!!ИИПИ Комитета .по делам изобретений и открытий при Совете Министров СССР

Москва,,Ж-35, Раушская паб., д. 4, 5

Типография, пр. Сапунова, 2
