Реферат

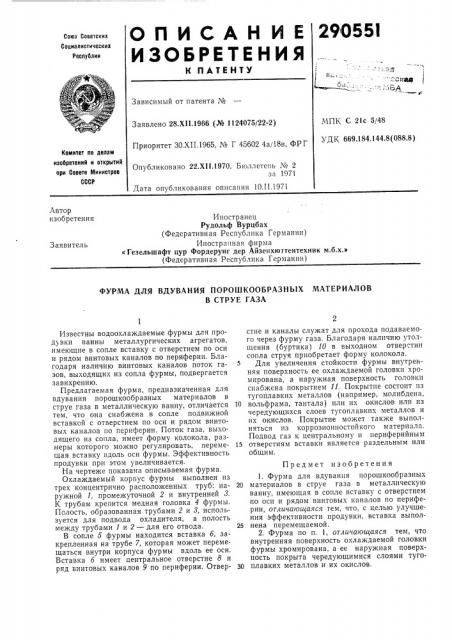

29055l

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

МПК С 21с 5/48

УДК 669.184.144.8(088.8) Заявлено 28.Х11.1966 (№ 1124075/22-2)

Приоритет 30.XII.1965, № Г 45602 4а/18в, ФРГ

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.Х11.1970. Бюллетень № 2 за 1971

Дата опубликования описания 10.II.1971

Автор изобретения

Иностранец

Рудольф Вурцбах (Федеративная Республика Германии) Иностранная фирма

«Гезельшафт цур Фордерунг дер Айзенхюттентехник м.б.х.» (Федеративная Республика Германии) Заявитель

ФУРМА ДЛЯ ВДУВАНИЯ ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ

В СТРУЕ ГАЗА

Известны водоохлаждаемые фурмы для проду вки ванны металлургических агрегатов, имеющие в сопле вставку с отверстием по оси и рядом винтовых каналов по периферии. Благодаря наличию винтовых каналов поток газов, выходящих из сопла фурмы, подвергается завихрению.

Предлагаемая фурма, предназначенная для вдувания порошкообразных материалов в струе газа в металлическую ванну, отличается тем, что она снабжена в сопле подвижной вставкой с отверстием по оси и рядом винтовых каналов по периферии. Поток газа, выходящего из сопла, имеет форму колокола, размеры которого можно регулировать, перемещая вставку вдоль оси фурмы. Эффективность продувки при этом увеличивается.

На чертеже показана описываемая фурма.

Охлаждаемый корпус фурмы выполнен из трех концентрично расположенных труб: наружной 1, промежуточной 2 и внутренней 8.

К трубам крепится медная головка 4 фурмы.

Полость, образованная трубами 2 и 8, используется для подвода охладителя, а полость между трубами 1 и 2 — для его отвода.

В сопле 5 фурмы находится вставка б, закрепленная на трубе 7, которая может перемещаться внутри корпуса фурмы вдоль ее оси.

Вставка б имеет центральное отверстие 8 и ряд винтовых каналов 9 по периферии. Отверстие и каналы служат для прохода подаваемого через фурму газа. Благодаря наличию утолщения (буртика) 10 в выходном отверстии сопла струя приобретает форму колокола.

Для увеличения стойкости фурмы внутренняя поверхность ее охлаждаемой головки хромирована, а наружная поверхность головки снабжена покрытием 11. Покрытие состоит пз тугоплавких металлов (например, молибдена, 10 вольфрама, тантала) или их окислов или из чередующихся слоев тугоплавких металлов и их окислов. Покрытие может также выполняться из коррозионностойкого материала.

Подвод газ к центральному и периферийным

15 отверстиям вставки является раздельным или общим.

Предмет изобретения

l. Фурма для вдувания порошкообразных

20 материалов в струе газа в металлическую ванну, имеющая в сопле вставку с отверстием по оси и рядом винтовых каналов по периферии, отличающаяся тем, что, с целью улучшения эффективности продувки, вставка выпол25 иена перемещаемой.

2. Фурма по п. 1, отличающаяся тем, что внутренняя поверхность охлаждаемой головки фурмы хромирована, а ее наружная поверхность покрыта чередующимися слоями тугоЗ0 плавких металлов и их окислов.
